Создание структуры дома (шахматки)

Создание шахматки

После создания нового дома в проекте, необходимо создать его структуру (шахматку). Создается она в зависимости от количества секций (подъездов) в здании, его этажности и количества квартир на каждом этаже.

Для этого выполните следующие действия:

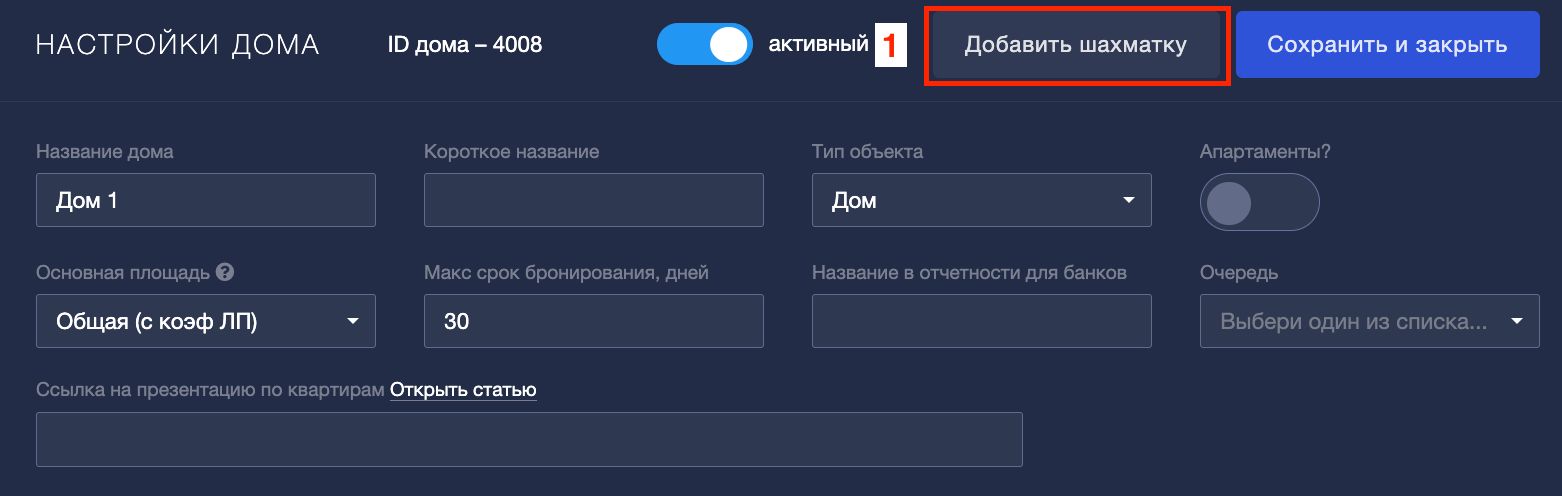

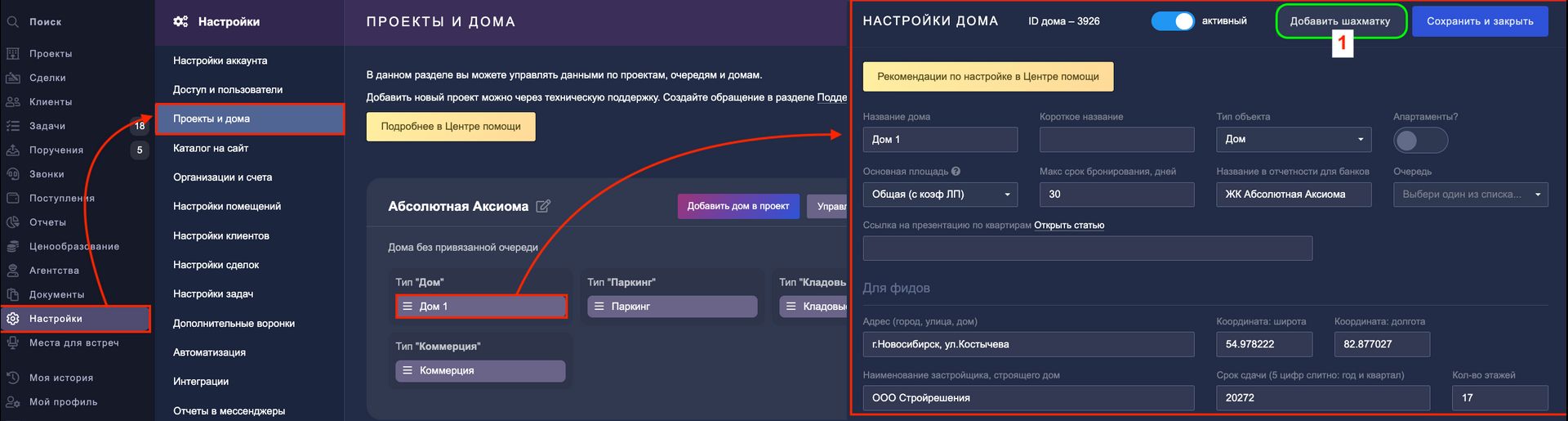

1. Перейдите в раздел НАСТРОЙКИ — Проекты и дома — нажмите на желаемый дом — нажмите на кнопку “Добавить шахматку”:

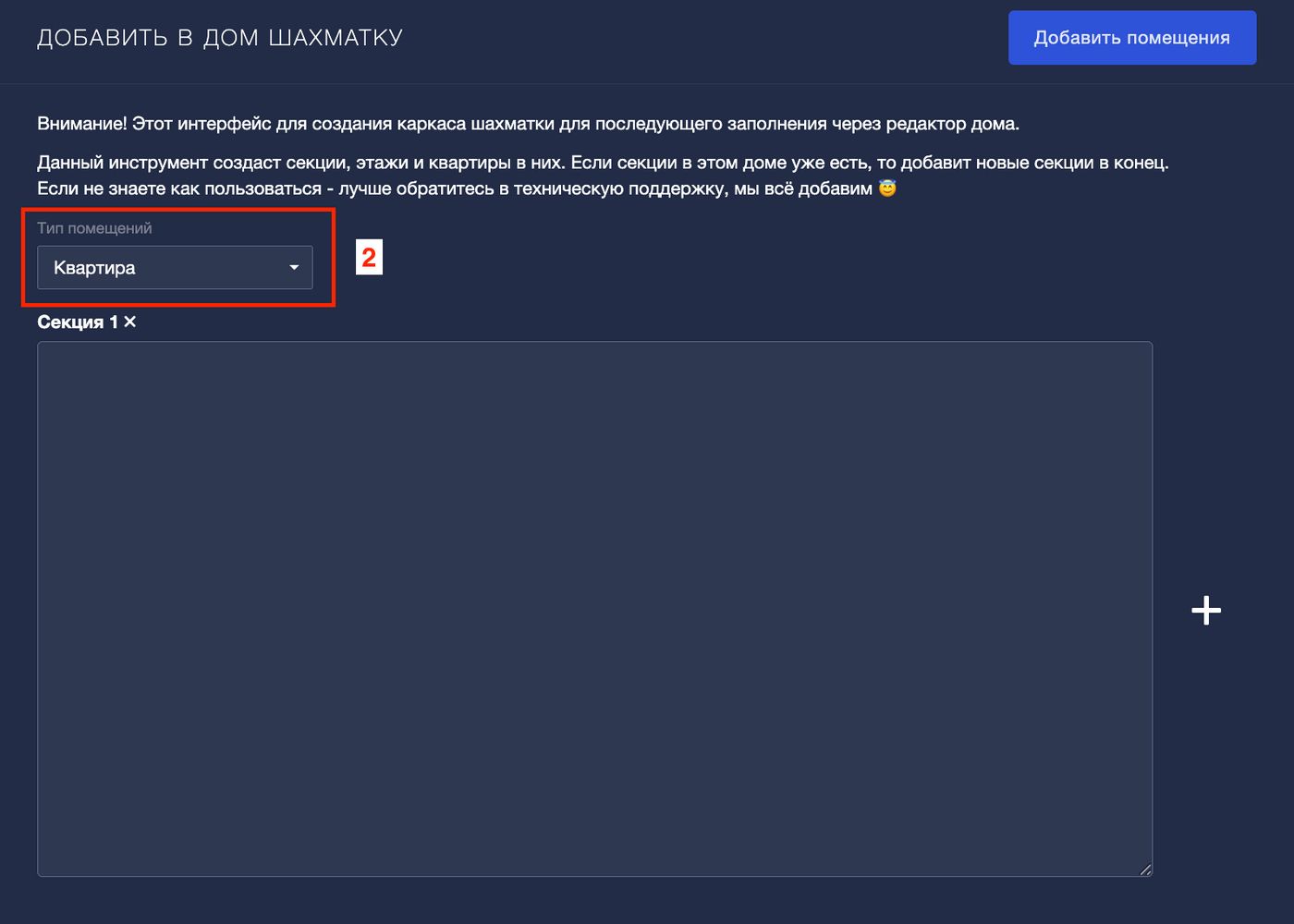

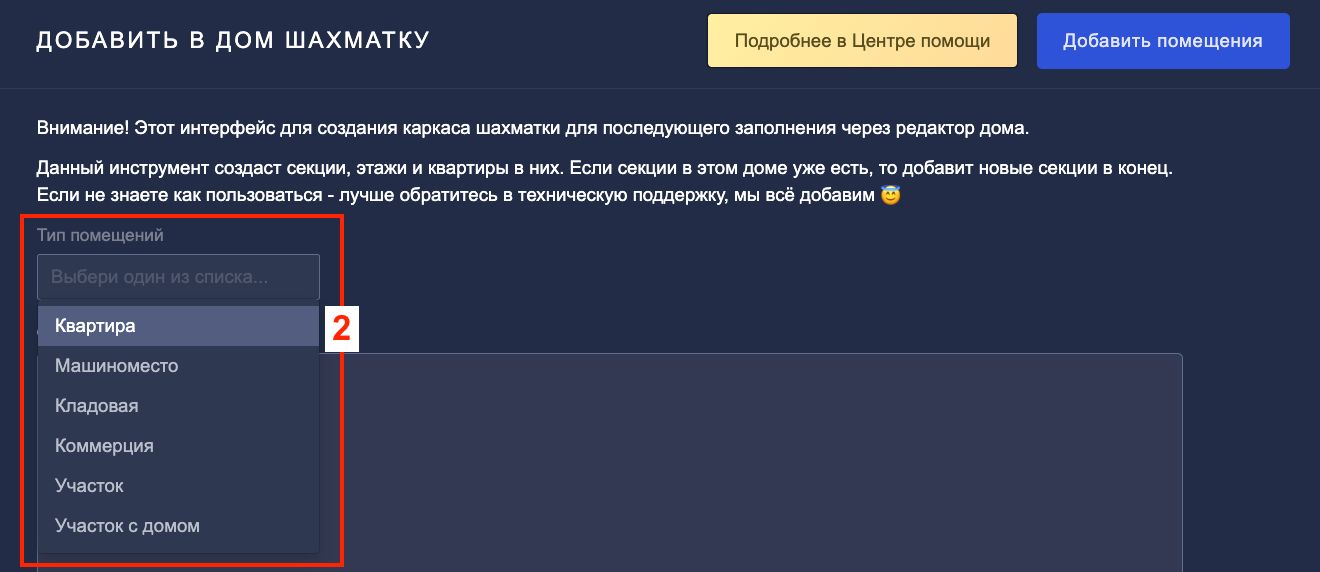

2. Выберите тип помещений:

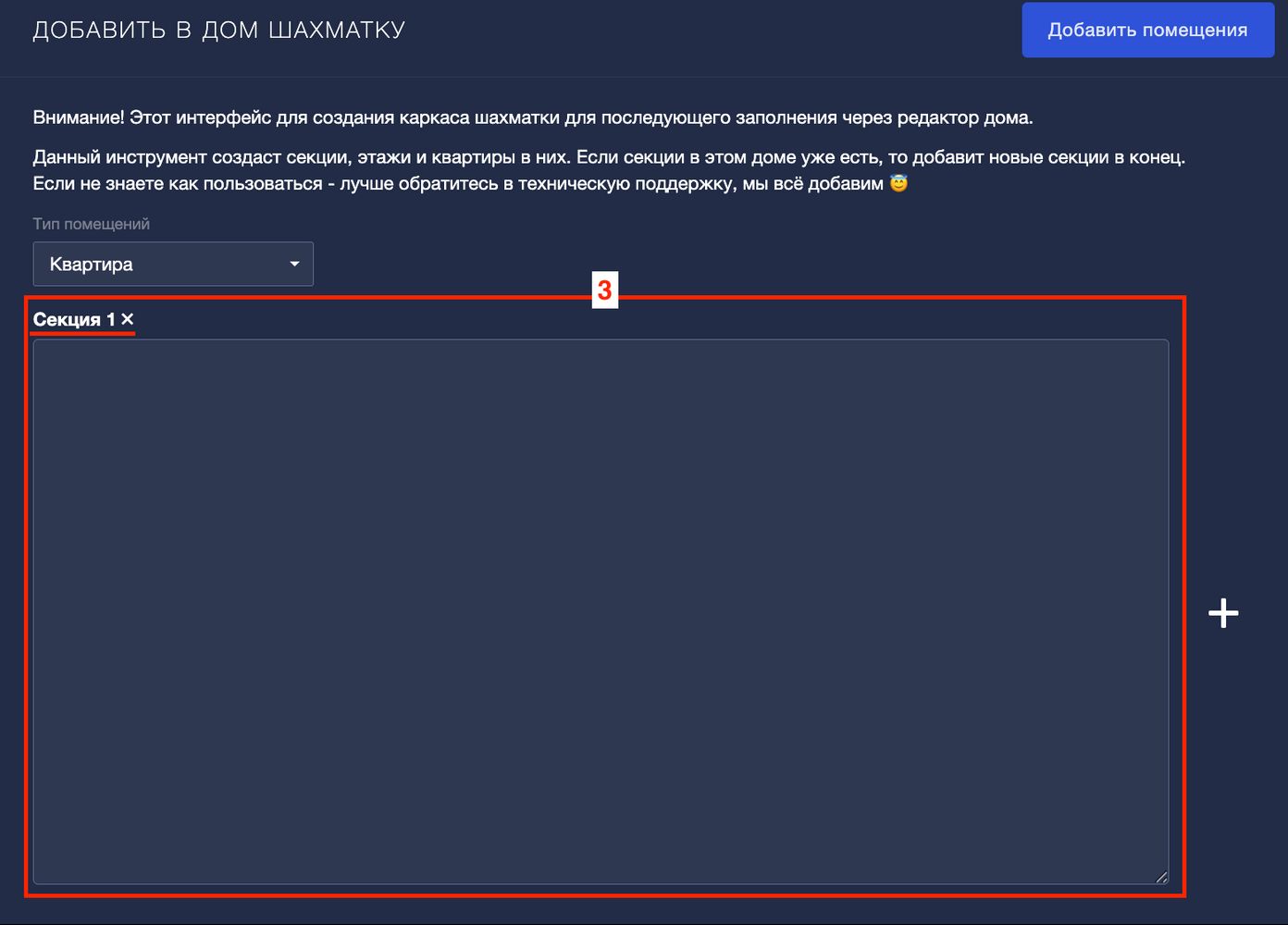

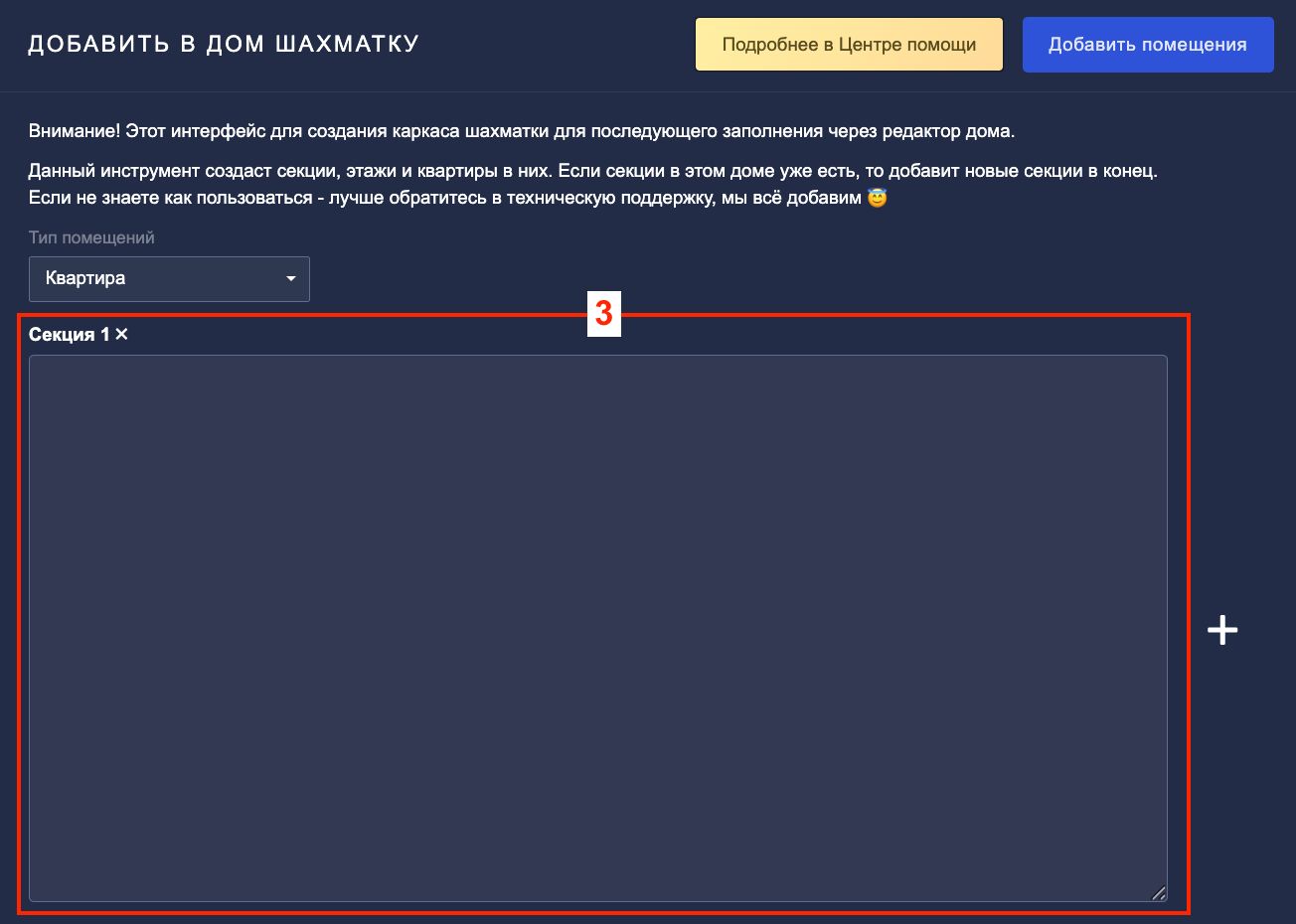

3. Добавьте помещения в поле:

В этом поле необходимо указать количество квартир на каждом этаже секции. Данные записываются построчно — каждый этаж отдельной строкой.

Принцип заполнения: цифра обозначает номер этажа, а количество ее повторений — число квартир на этом этаже.

Пример:
— На первом этаже 5 квартир = пишем пять раз цифру "1".
— На втором этаже 4 квартиры = пишем четыре раза цифру "2".
— На третьем этаже 3 квартиры = пишем три раза цифру "3".
И так далее для всех этажей. Каждая новая запись начинается с новой строки.

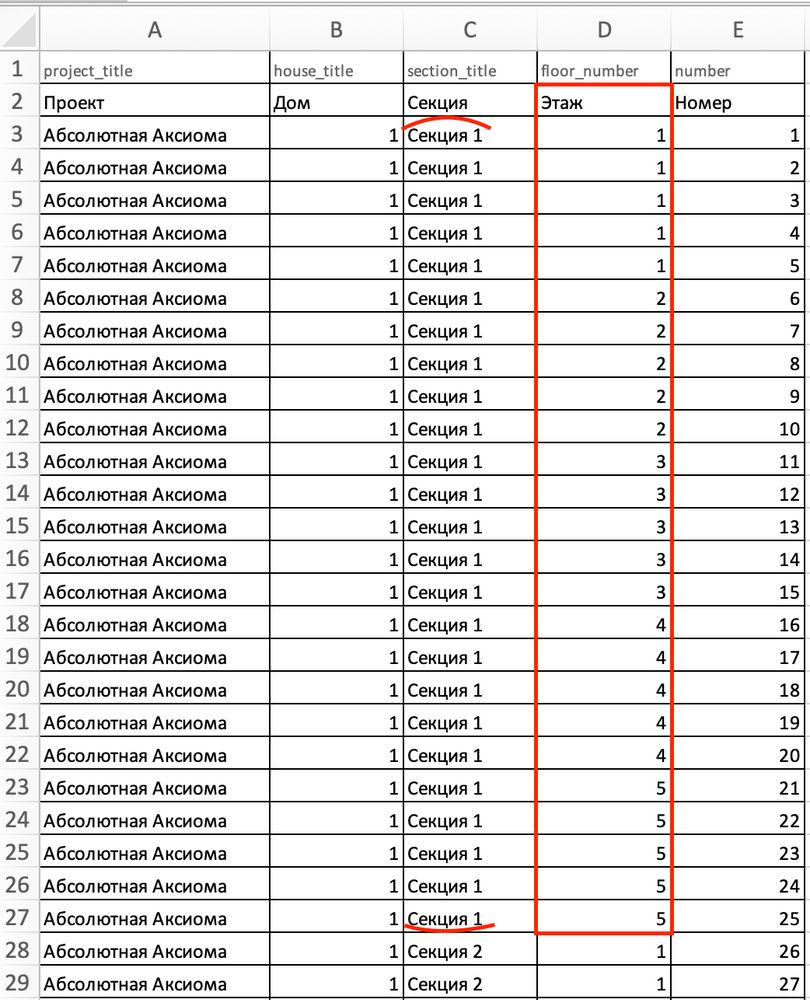

На этом этапе удобно воспользоваться реестром объекта в формате таблицы Excel:

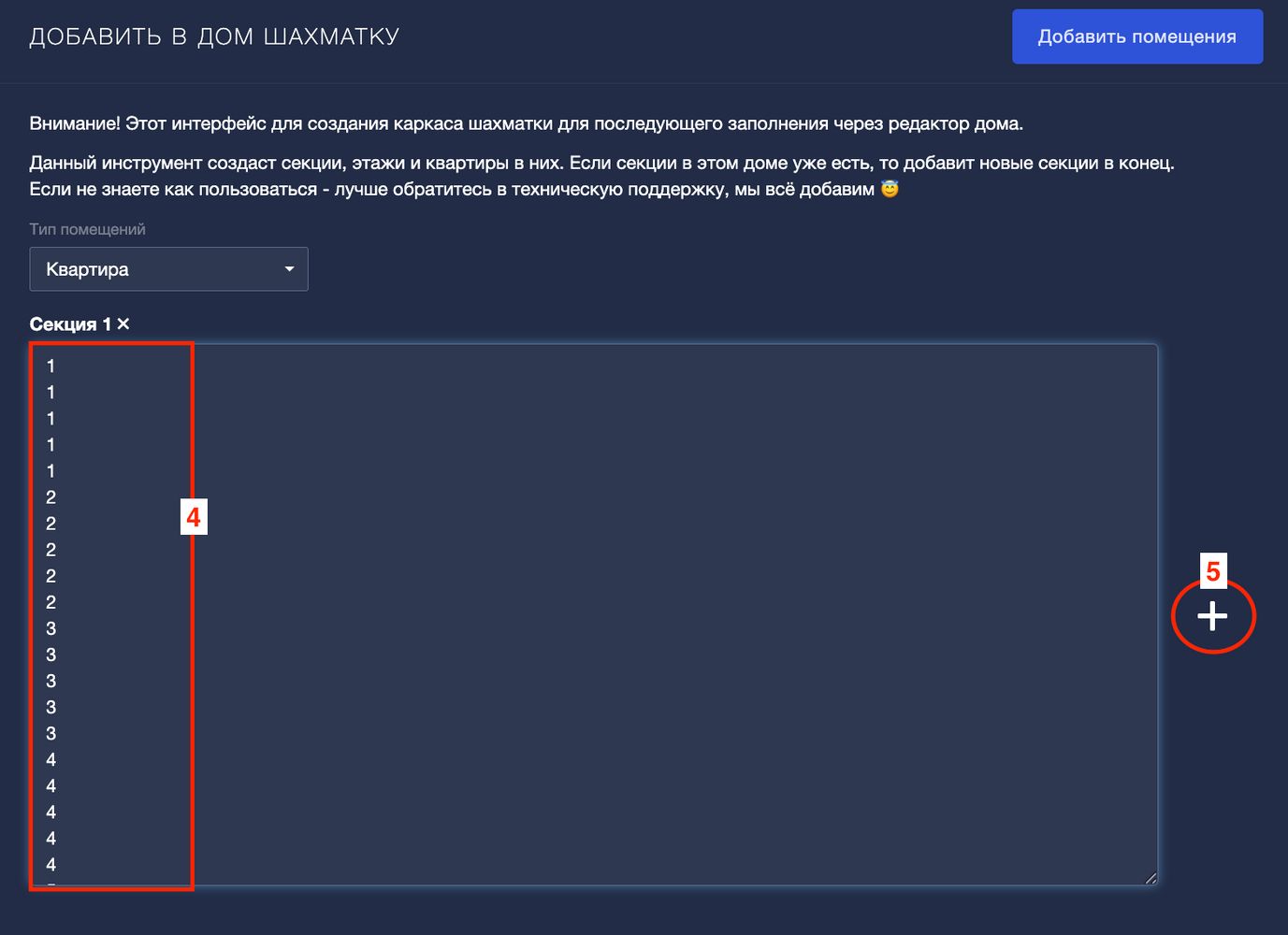

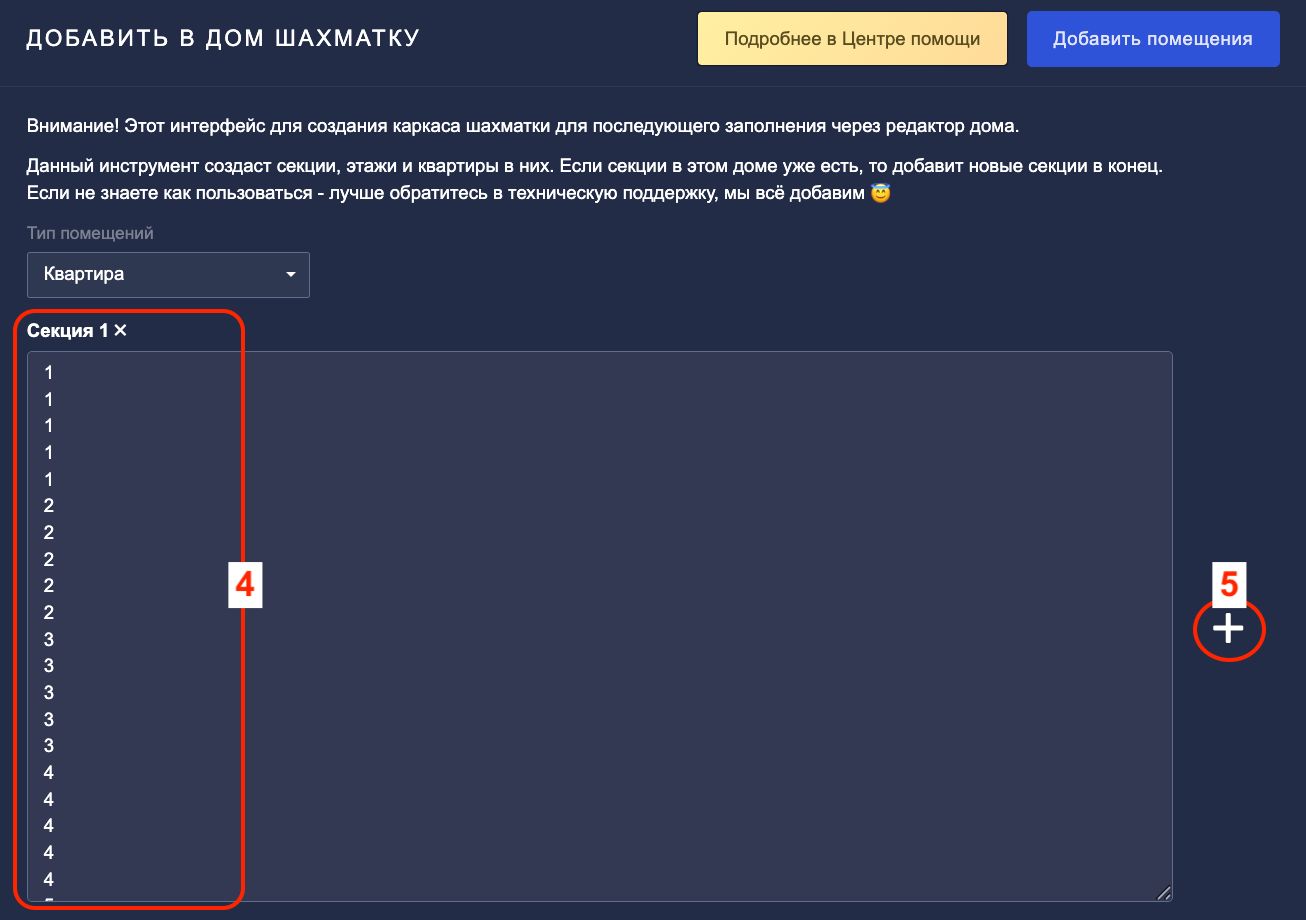

4. Вы можете просто скопировать данные из столбца “Этаж” и вставить в поле “Секция 1”.

5. Если в доме несколько секций, то порядок действий 3-5 следует повторить для каждой из них. Добавить секцию можно по кнопке “+”.

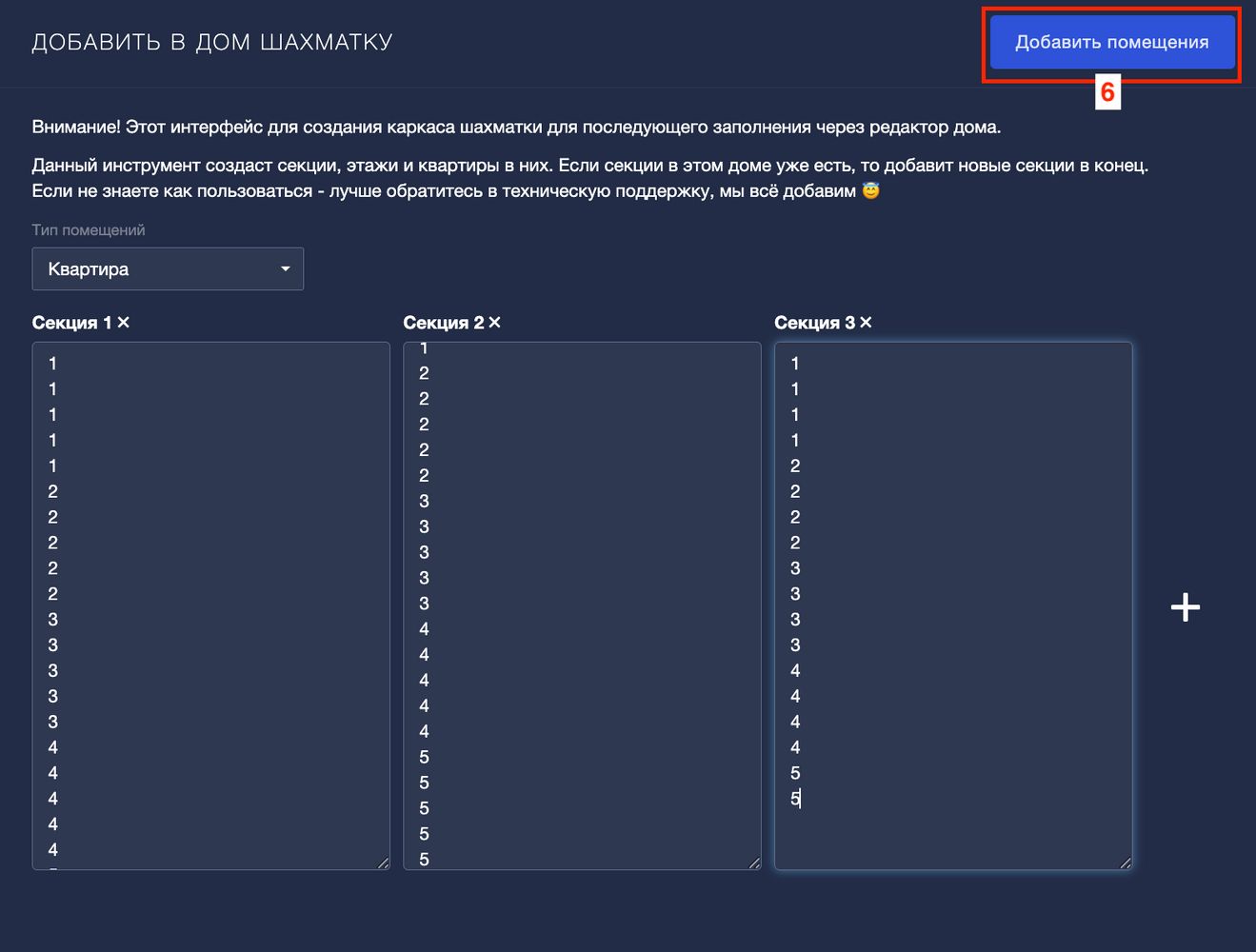

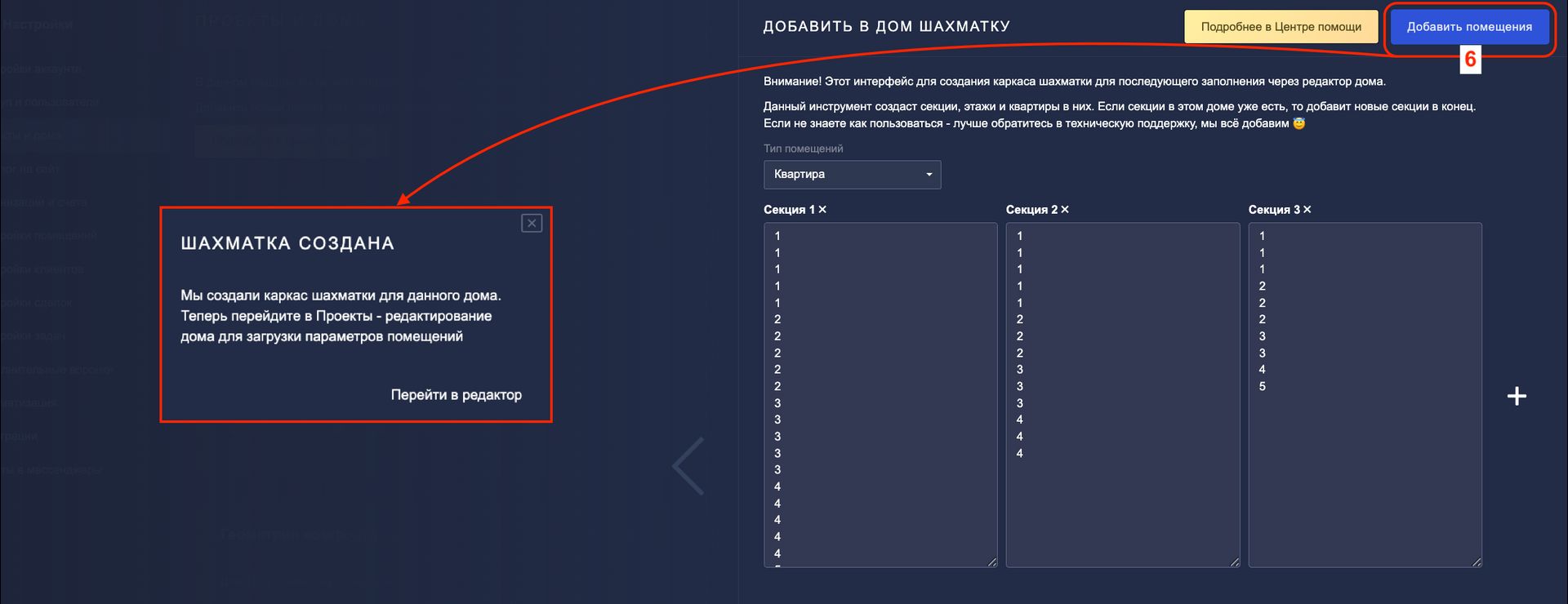

6. После того, как все секции созданы и заполнены, нажимаем кнопку “Добавить помещения”.

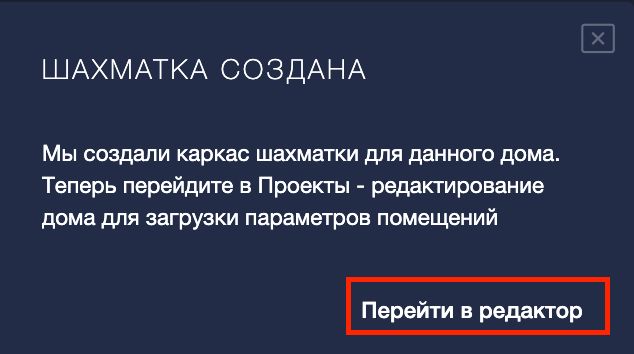

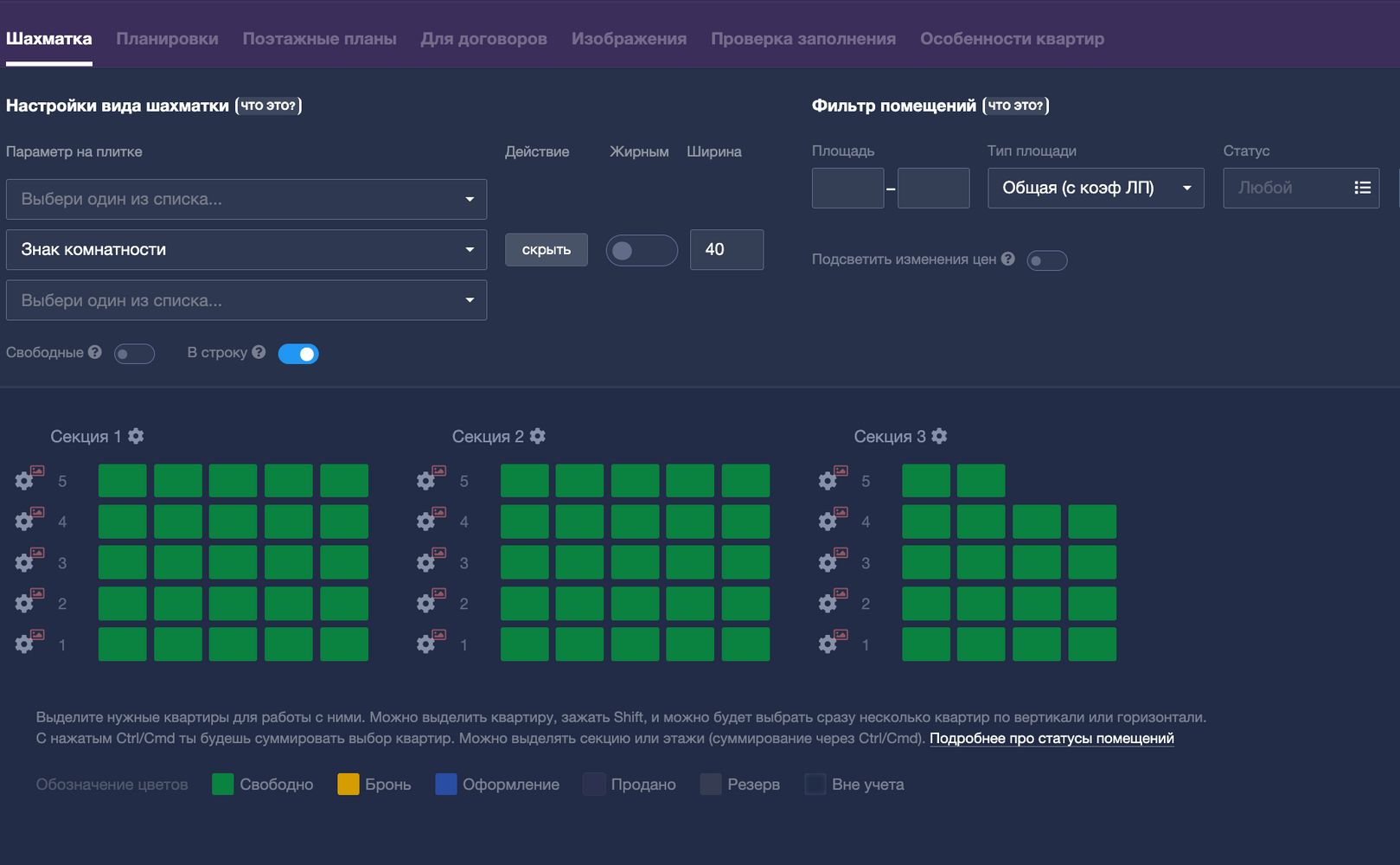

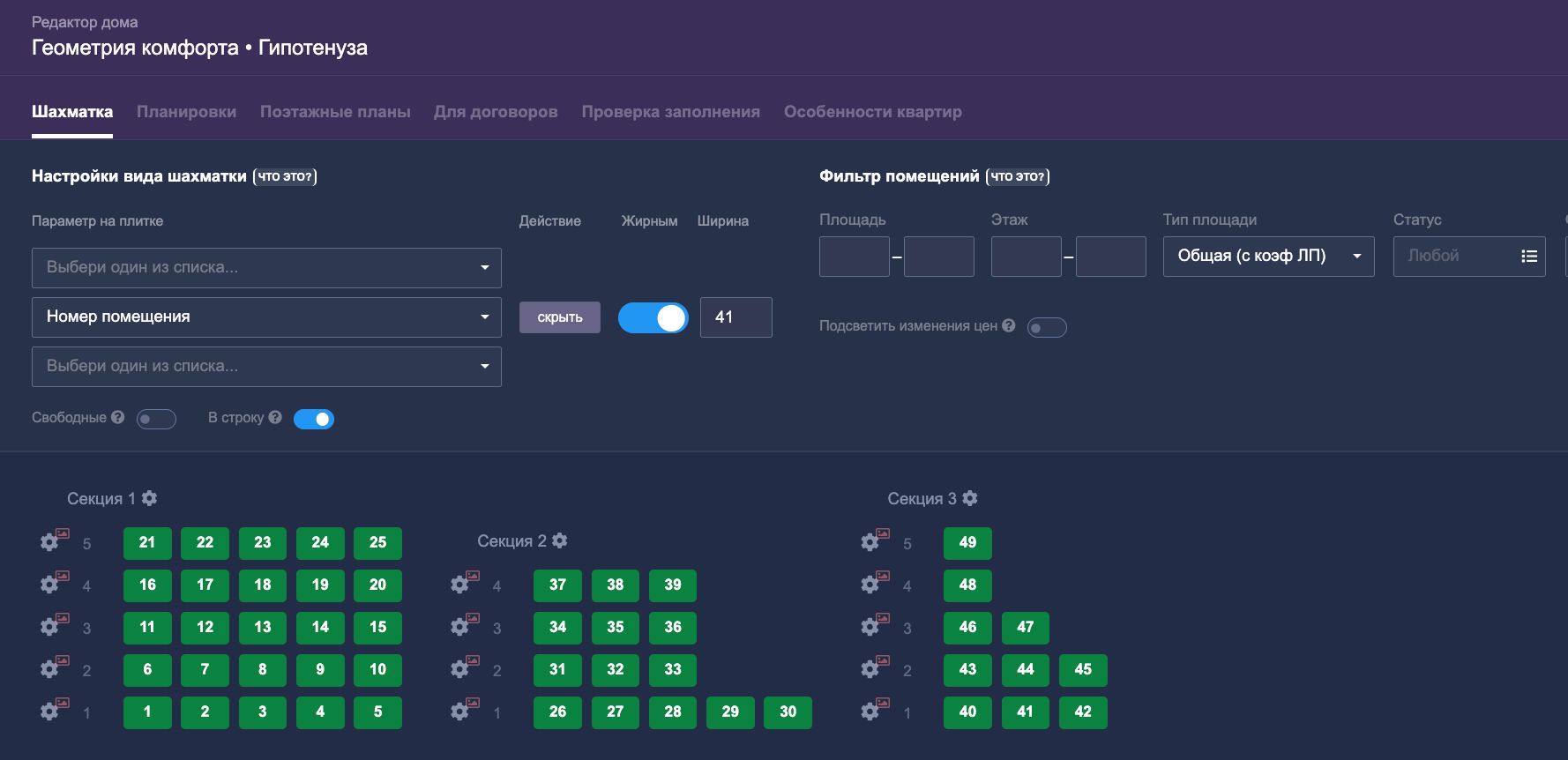

Готово! Система предложит вам перейти сразу в редактор или вы можете сделать это позже, перейдя в раздел ПРОЕКТЫ — выбрав объект, который создали. В "Редакторе дома" у вас есть возможность проверить правильность шахматки:

Обратите внимание, что секции могут отличаться как количеством этажей, так и количеством квартир на каждом.

На примере выше в секции №1 пять этажей по пять квартир. В секции №2 — 4 этажа, на первом этаже 5 квартир, на 2,3,4 этажах по три квартиры. В секции №3 пять этажей, но с первого по второй по 3 квартиры на этаже, на третьем 2 квартиры, а на четвертом и пятом этажах всего 1 квартире.

Нумерация секций

При создании шахматки важно понимать: нумерация секций в Домопланере — это нумерация позиций внутри конкретного дома, а не сквозная нумерация по всему проекту.

Например,  первый дом содержит секции 1, 2 и 3, а второй дом — секции 4, 5 и 6.

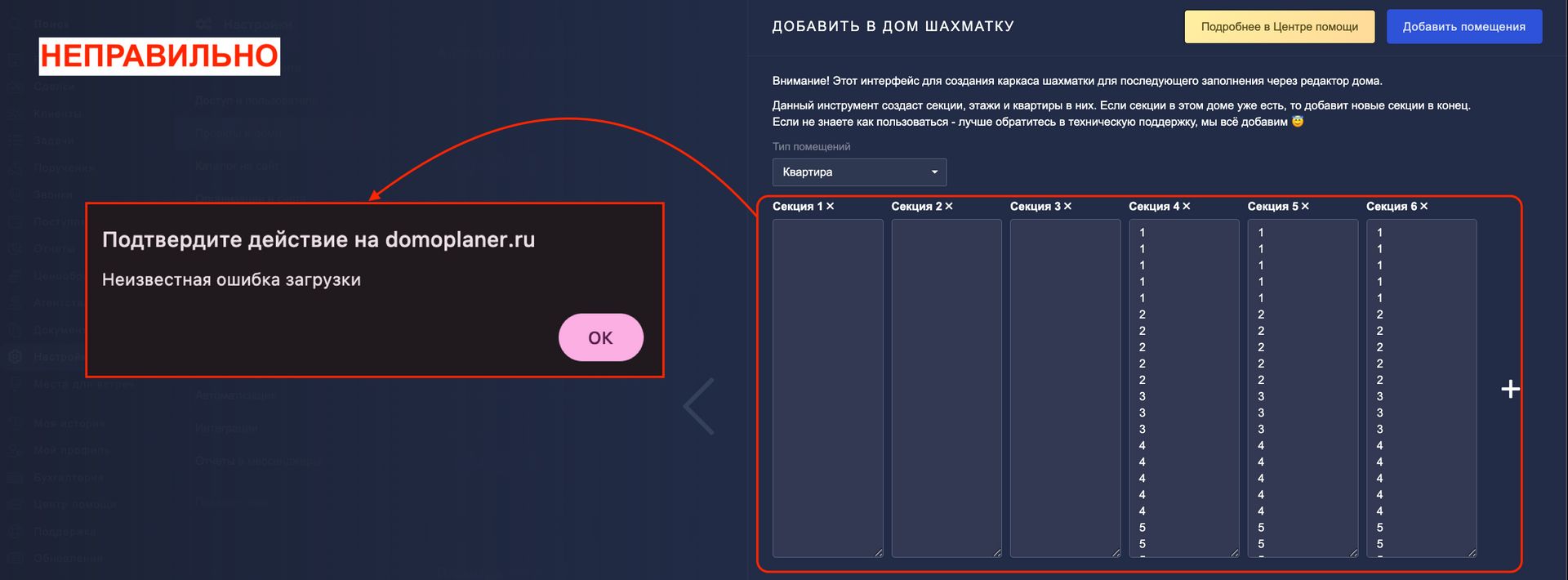

НЕПРАВИЛЬНО: при создании шахматки для второго дома начинать нумерацию с 4-й секции, в то время как перед ней окажутся три пустые позиции (1, 2, 3). В этом случае система выдаст сообщение об ошибке:

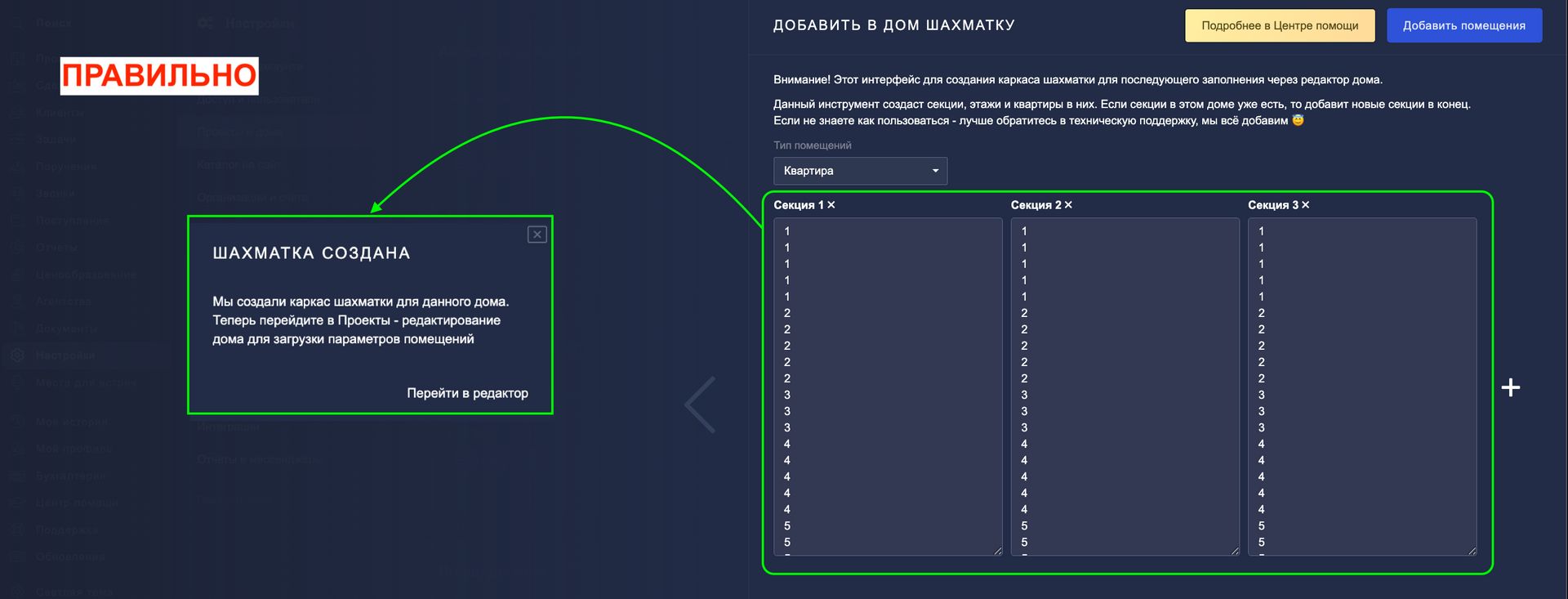

ПРАВИЛЬНО: во втором доме секции всегда нумеруются с первой позиции. То есть:
— 1-я позиция в шахматке = 4-я секция по нумерации проекта;
— 2-я позиция = 5-я секция;
— 3-я позиция = 6-я секция:

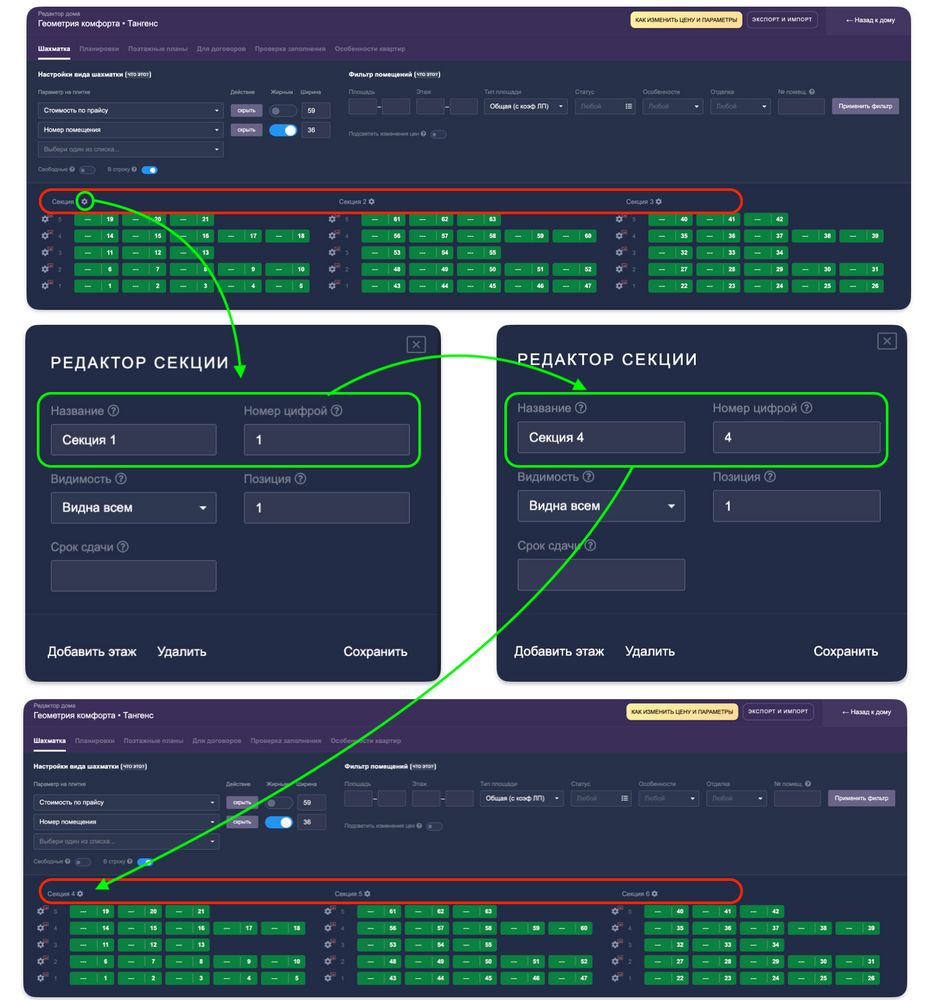

После создания структуры вы можете переименовать секции для корректного отображения. Для этого зайдите в редактор, откройте настройки секции и укажите нужное название, например, вместо "Секция 1" — "Секция 4"):

ВАЖНО! при переименовании секции необходимо переименовать и числовое обозначение секции.

Нумерация секций при создании шахматки — это нумерация позиций внутри дома. Она нужна для правильного построения структуры. Фактический номер секции можно изменить позже в настройках секции.

Если шахматка построена неверно, пожалуйста, обратитесь в чат поддержки, мы подскажем в чем дело и поможем решить проблему!
