Загрузка планировок и планов этажей

Загрузка планировок - один из основных этапов подготовки перед началом работы в системе. Планировки и планы этажа отображаются в карточке квартиры, карточке сделки, в веб-каталоге на сайте застройщика, а также в фидах.

Планировки и поэтажные планы загружаются через редактор дома и вся работа с ними ведется (замена, привязка к плану этажа, загрузка дополнительных изображений и т.д.) из этого раздела.

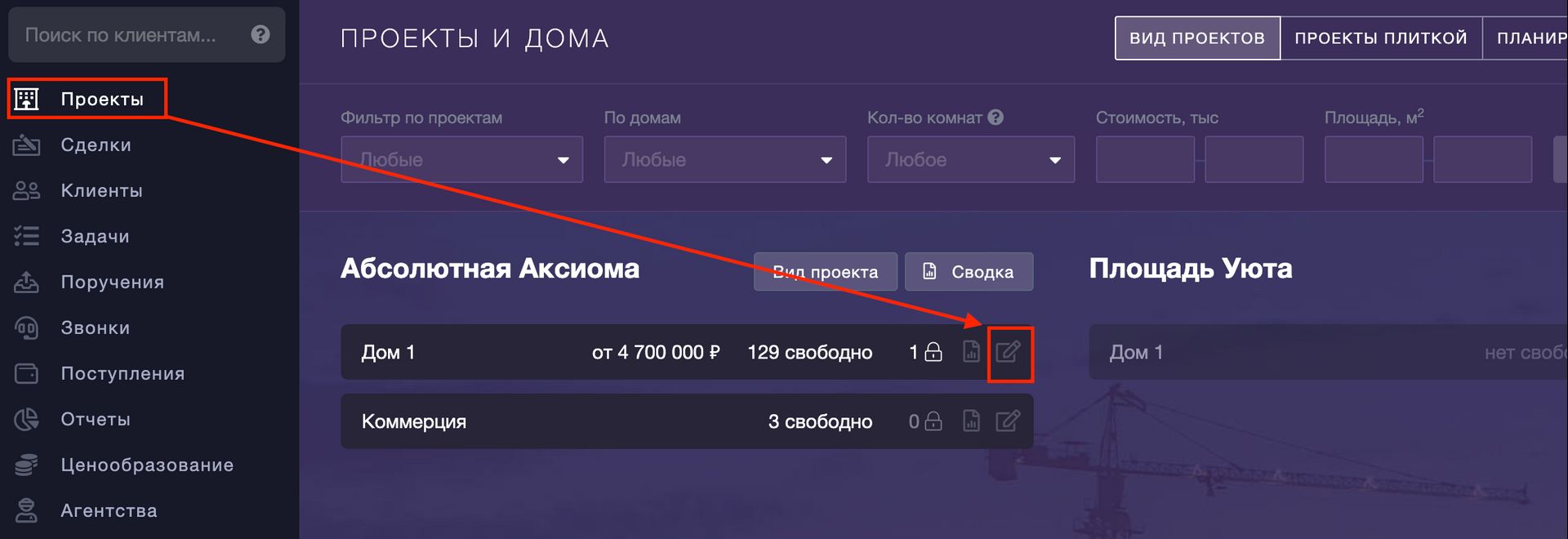

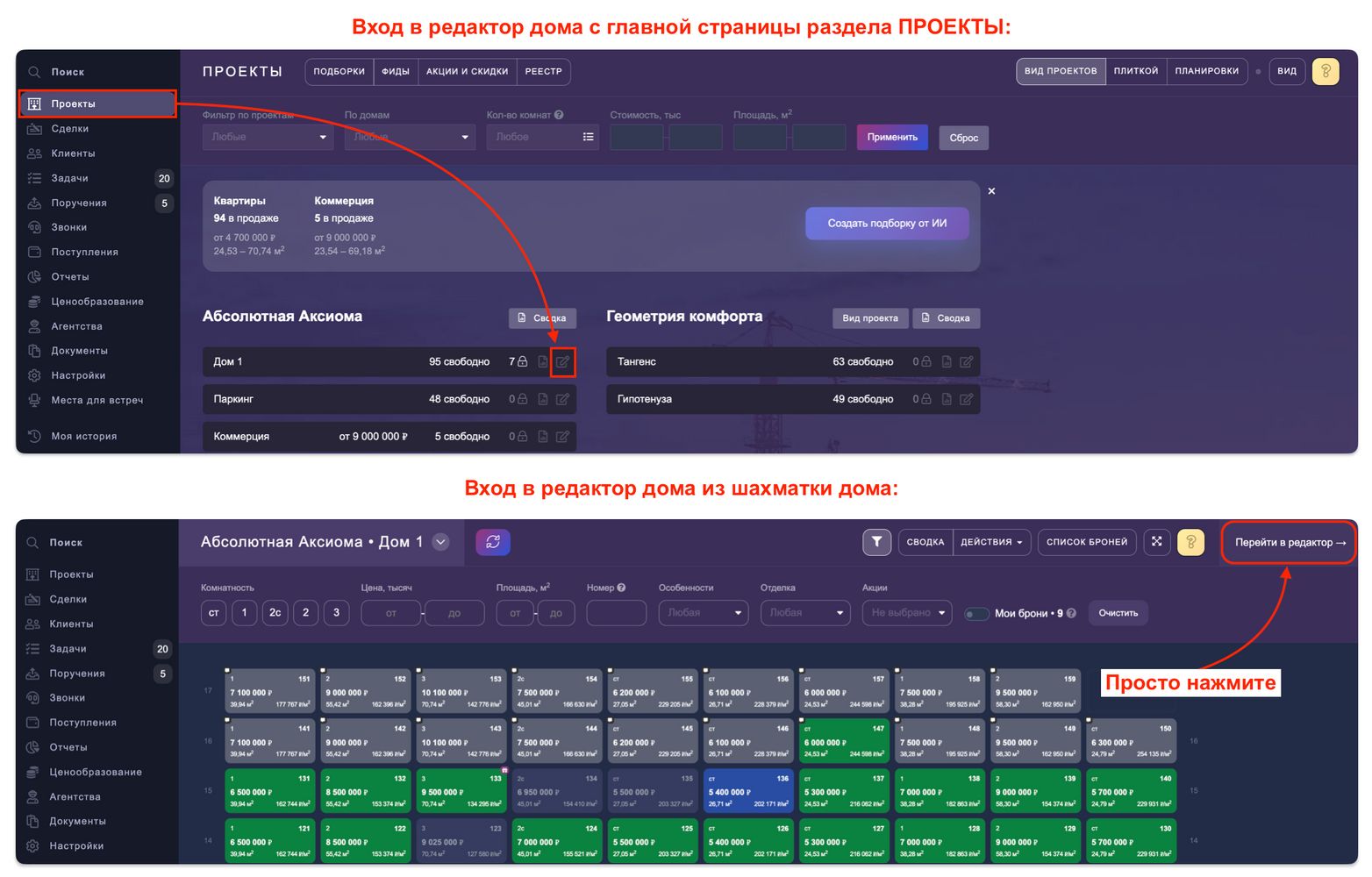

Перейдите в раздел ПРОЕКТЫ — Редактор дома:

Загрузка планировок

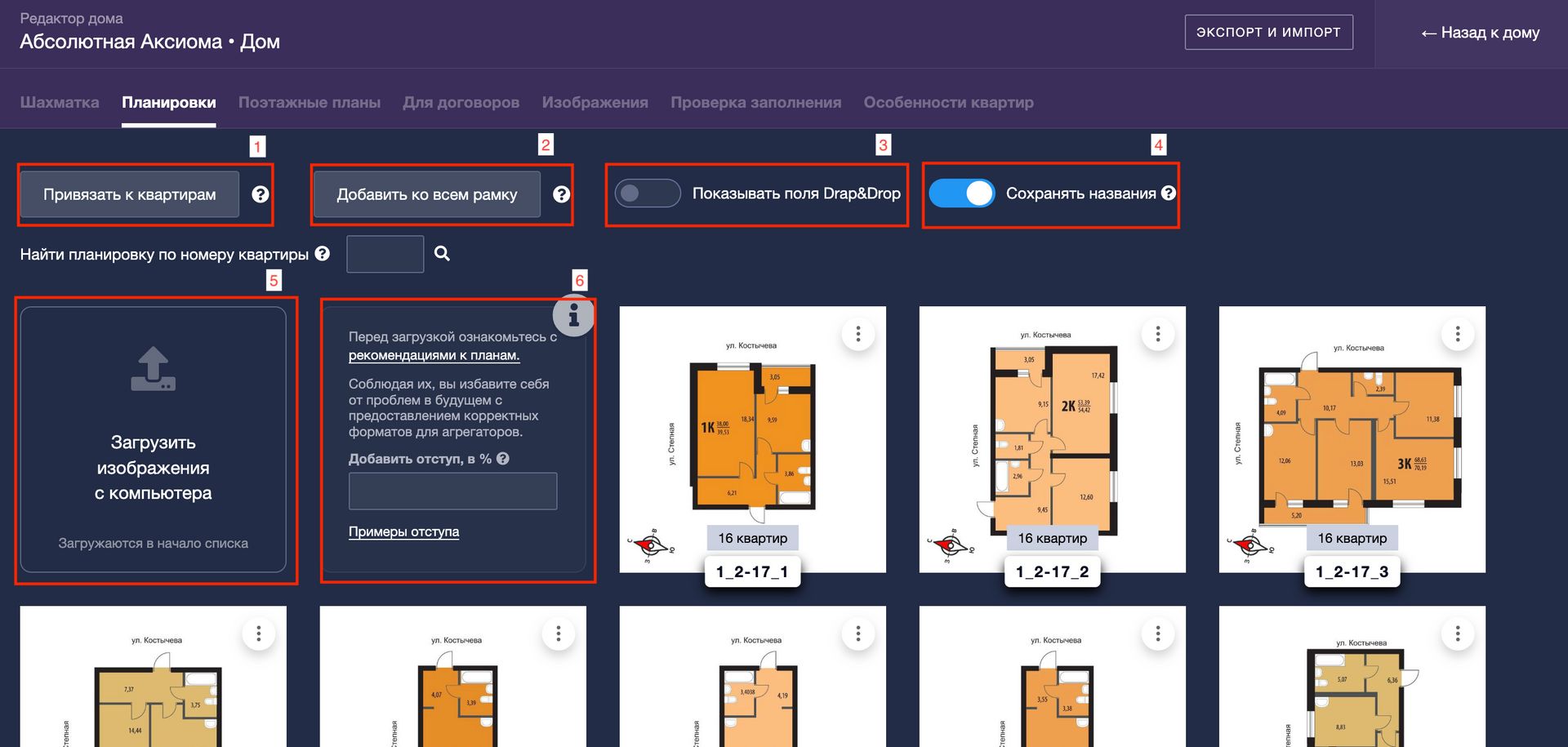

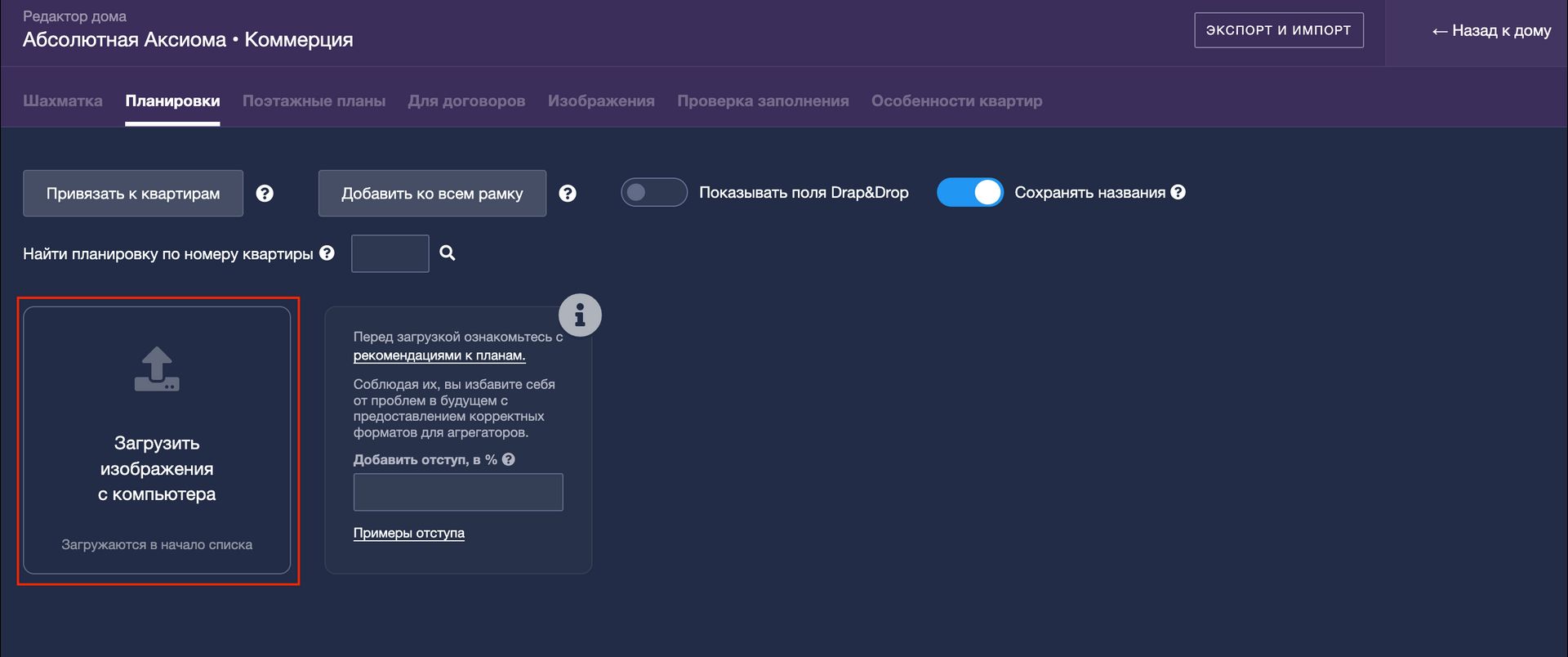

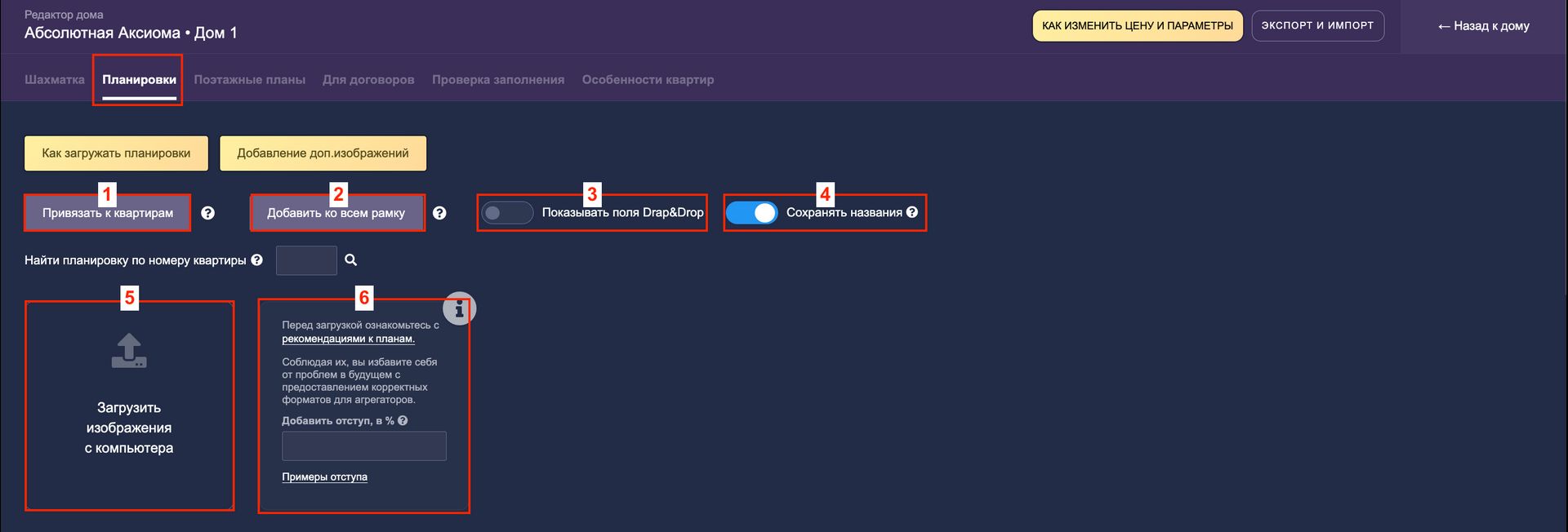

Работа начинается с вкладки “Планировки”. Ознакомимся с основным функционалом:

1. Кнопка "Привязать к квартирам" – привязывает изображения к шахматке по названию.
2. Кнопка "Добавить ко всем рамку" — используется если все планировки прижаты к краю, но работает только у технической поддержки, при необходимости обратитесь к ней.
3. Кнопка "Показывать поля Drap&Drop" – данная функция позволяет быстро заменить изображения планировок, добавить к планировкам дополнительные изображения.
4. Переключатель "Сохранять названия" – при замене изображений у них не будет перезаписываться текущее название планировки на название загружаемого файла. Чтобы перезаписать название изображения, следует перевести переключатель в неактивное состояние.
5. Кнопка "Загрузить изображение с компьютера" – позволяет выбрать изображение с компьютера и загрузить их в систему.

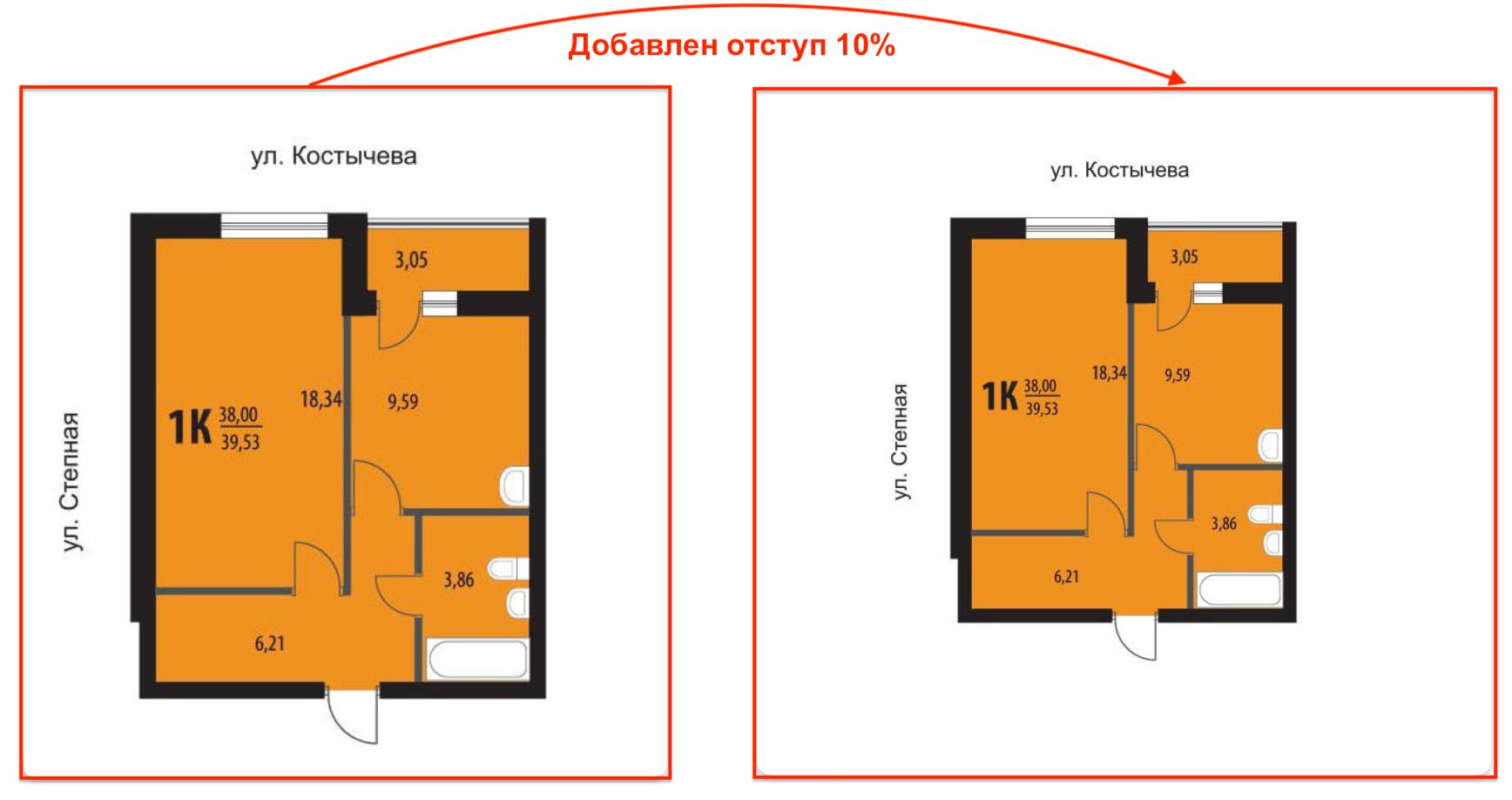

6. Поле "Добавить отступ, в %" – позволяет при загрузке планировок автоматически добавить белые поля вокруг изображения.

Прежде чем начать загрузку планировок, нужно подготовить изображения:

• дать правильное название;
• изменить формат на необходимый.

Подробнее о формате и названиях файлов в статье “Рекомендации к графическим материалам“

Алгоритм загрузки (планировки):

1. НАЗОВИТЕ ПЛАНИРОВКИ СОГЛАСНО ИНСТРУКЦИИ

В названии файла используем (НОМЕР СЕКЦИИ)_(НОМЕР ЭТАЖА ИЛИ ДИАПАЗОН ЧЕРЕЗ ЗНАК минуса, можно через запятые)_(НОМЕР КВАРТИРЫ НА ЭТАЖЕ ПО ПОРЯДКУ ПО РЕЕСТРУ) — X_Y-Z_K, где:
X - номер секции;
Y-Z (или Y, или Y,Z) - диапазон этажей, или этаж, или список этажей через запятую;
K - порядковый номер в шахматке слева направо.

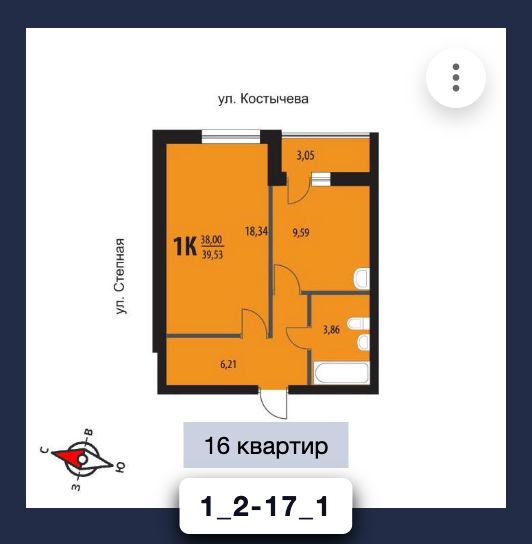

Пример:

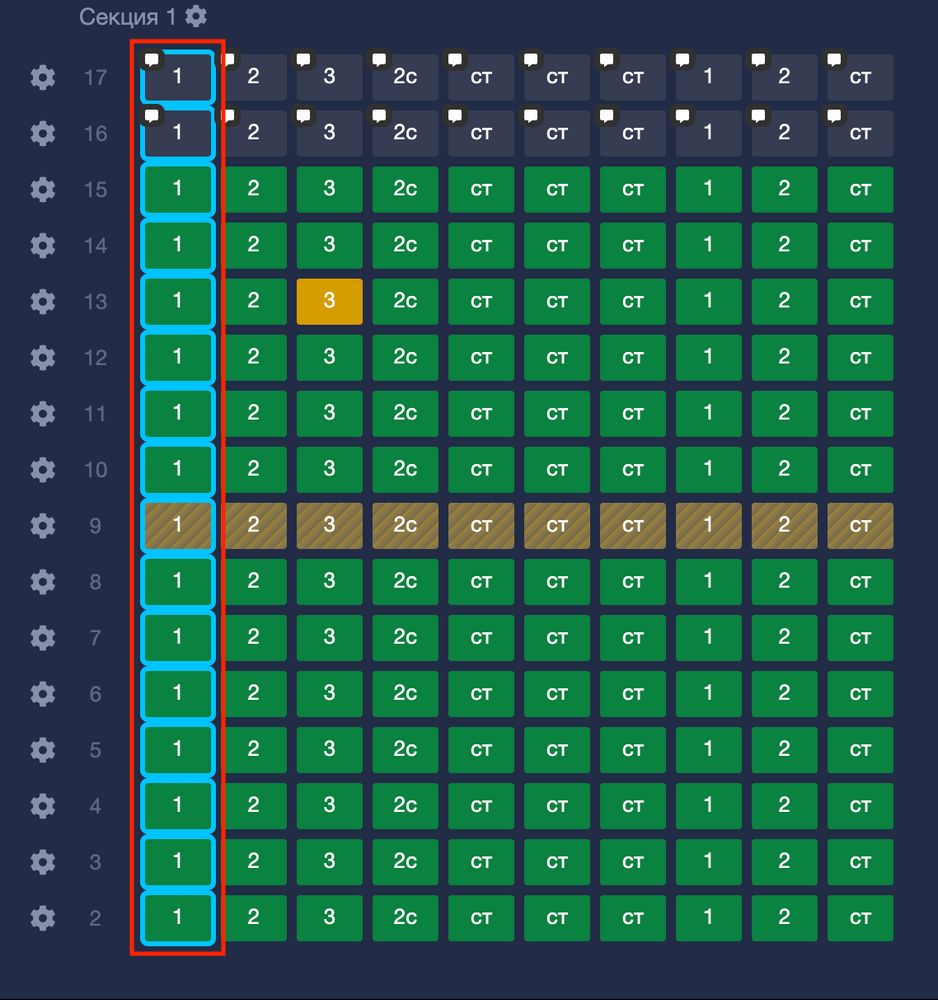

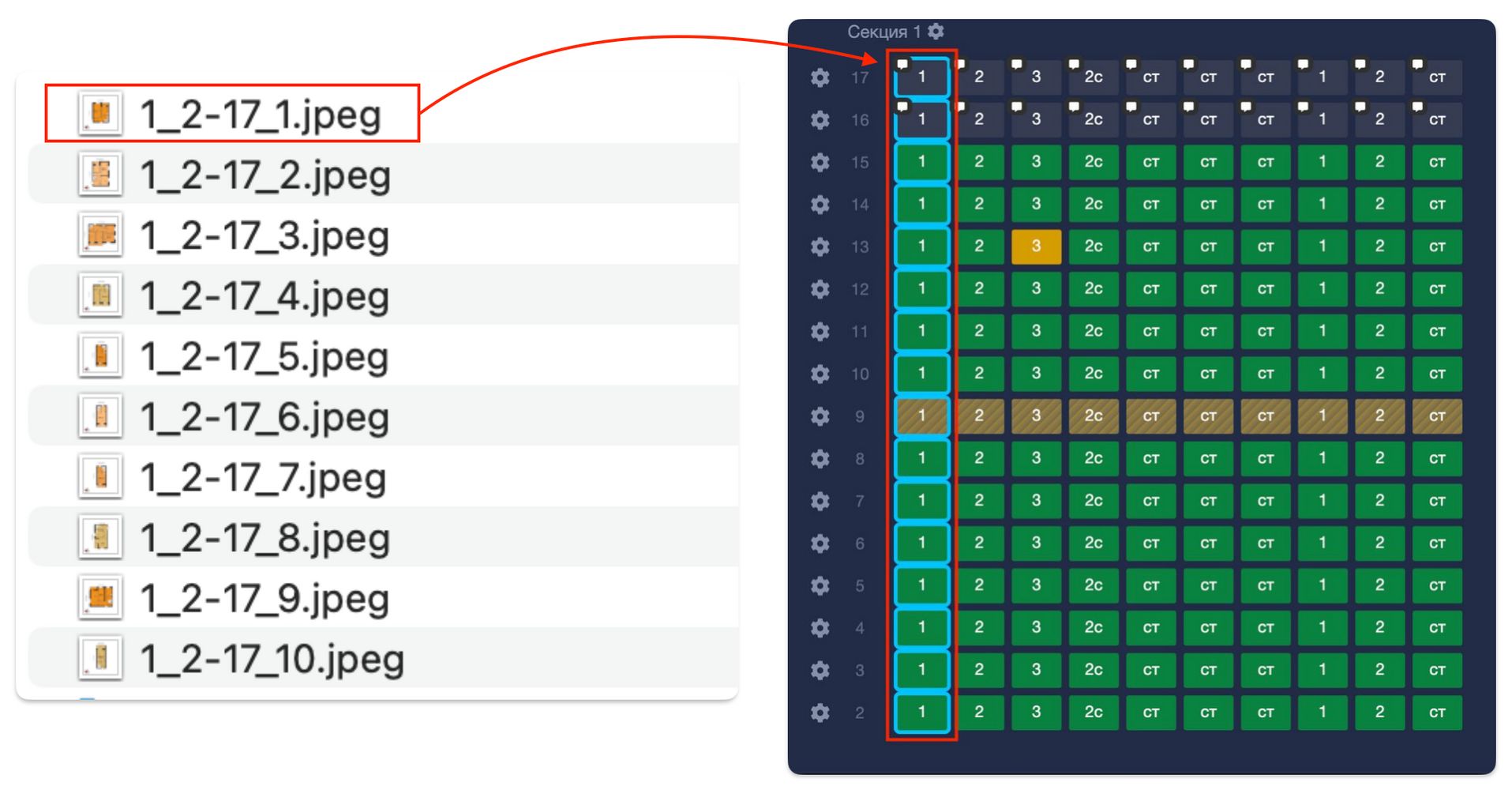

Эта планировка будет привязана к квартирам с порядковым номером 1 на 2-17 этажах, расположенным в Секции 1:

2. ЗАГРУЗИТЕ ПЛАНИРОВКИ

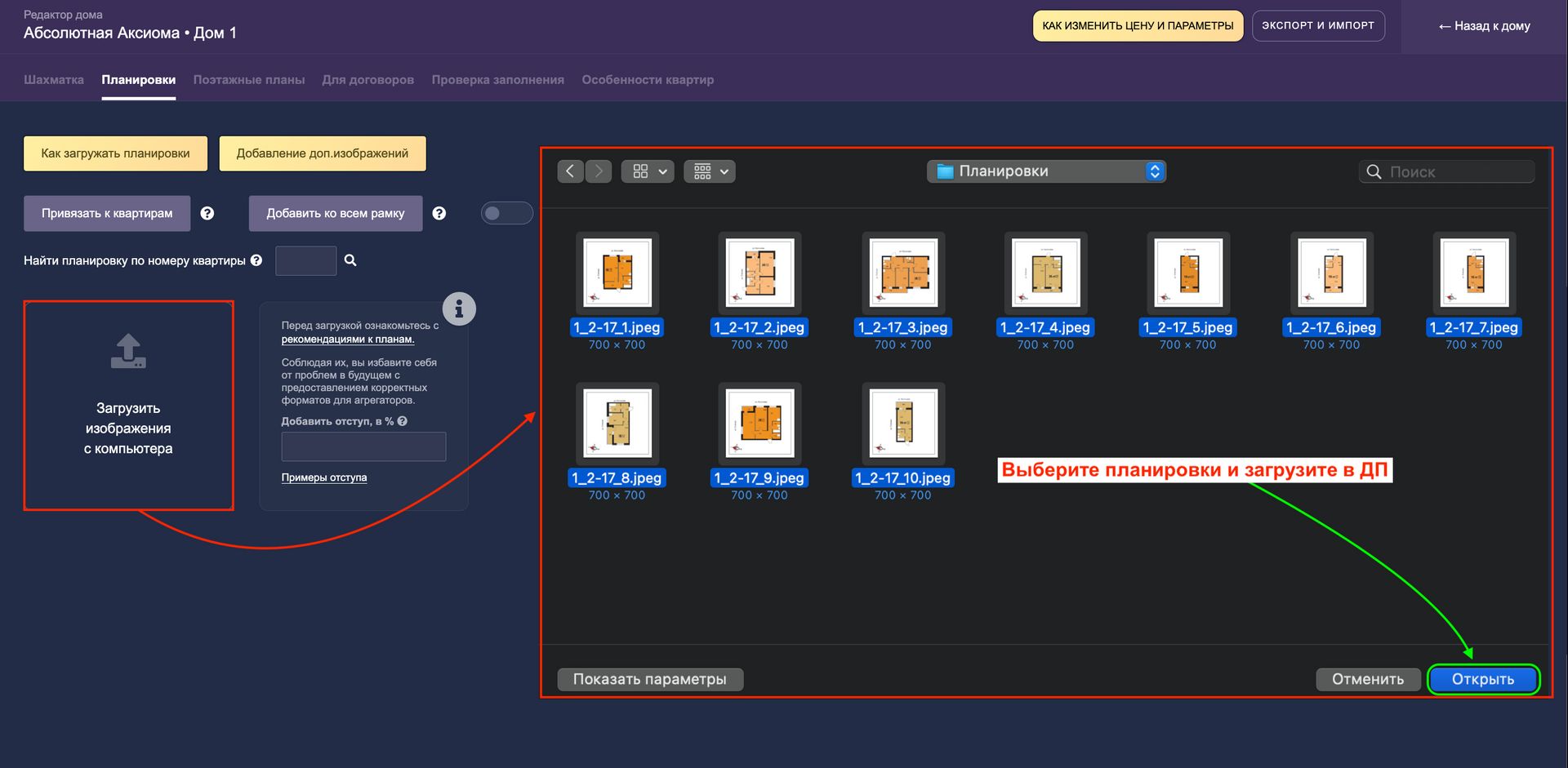

После того, как планировки названы, их нужно загрузить в систему. В редакторе дома — вкладка “Планировки” — нажмите на кнопку “Загрузить изображения с компьютера” — откроется окно, в котором необходимо выбрать изображения:

3. ПРИВЯЖИТЕ ИЗОБРАЖЕНИЯ

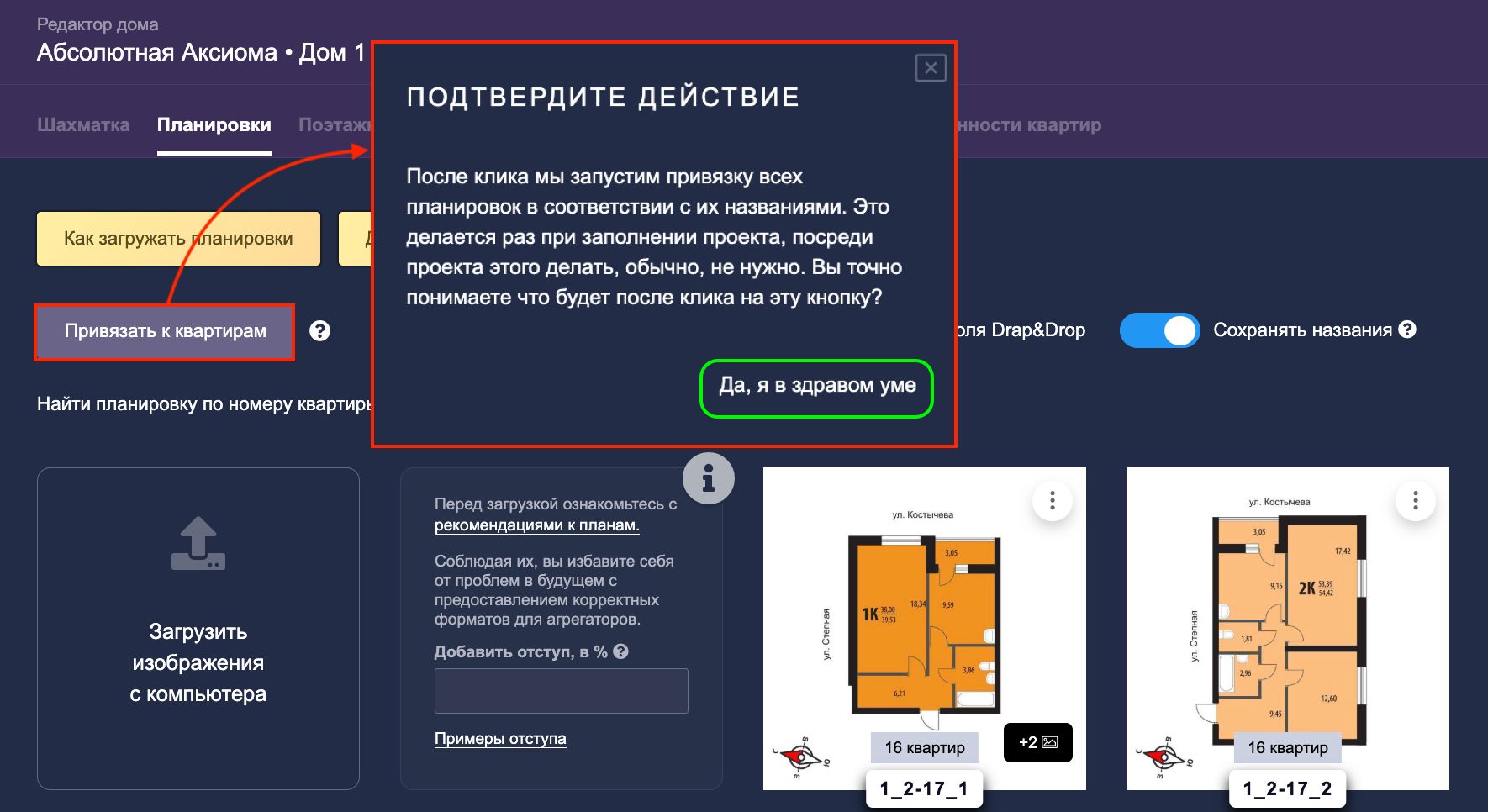

Далее следует привязать изображения к квартирам и в всплывающем окне подтвердить действие.

4. ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ПРИВЯЗКИ

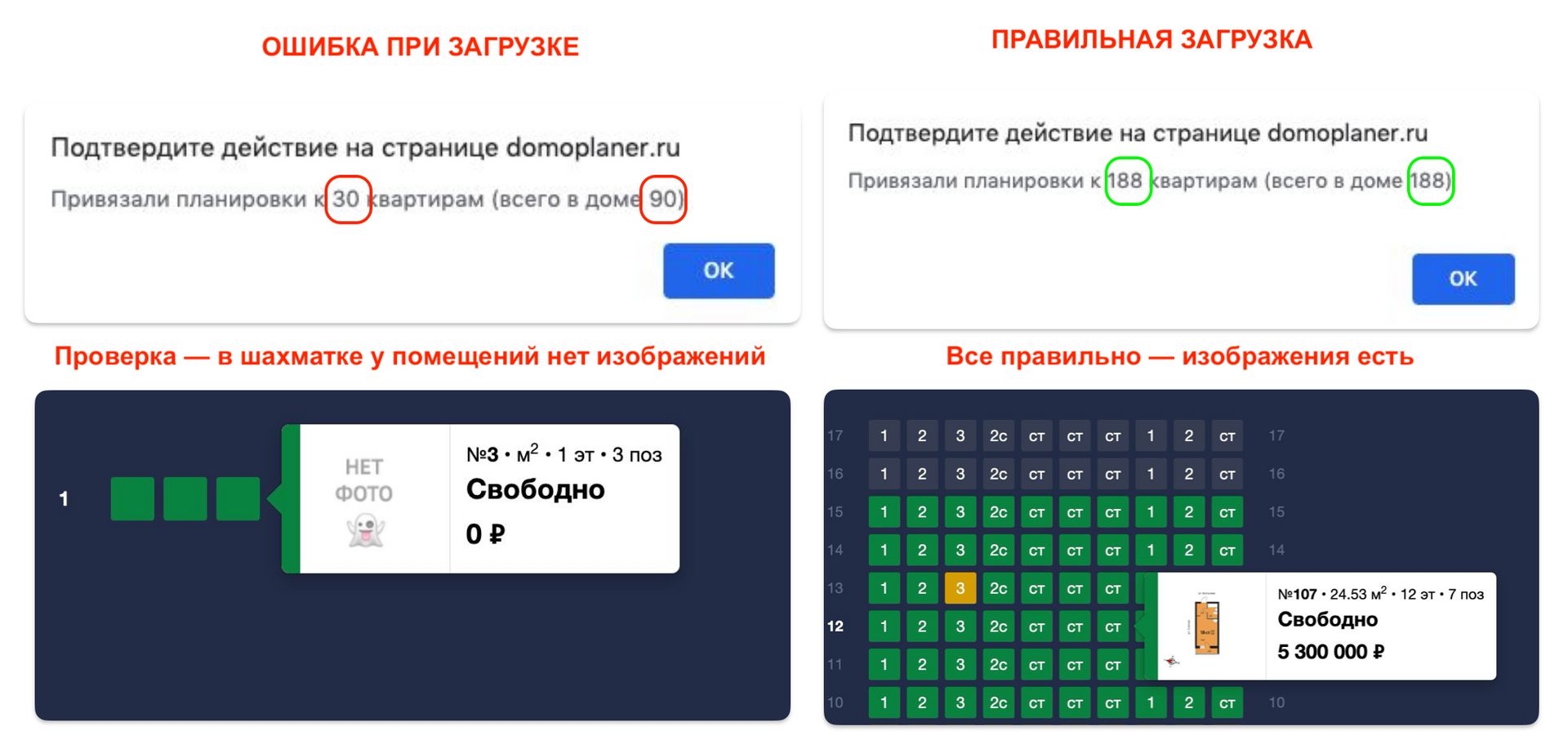

В верхней части страницы появится сообщение о том, сколько планировок привязано к квартирам:

— Если все планировки загружены, но по количеству их привязано меньше, чем объектов, то произошла ошибка в названии изображения.

— Если количество привязанных помещений и объектов совпадает, то названы изображения верно и привязка прошла успешно.

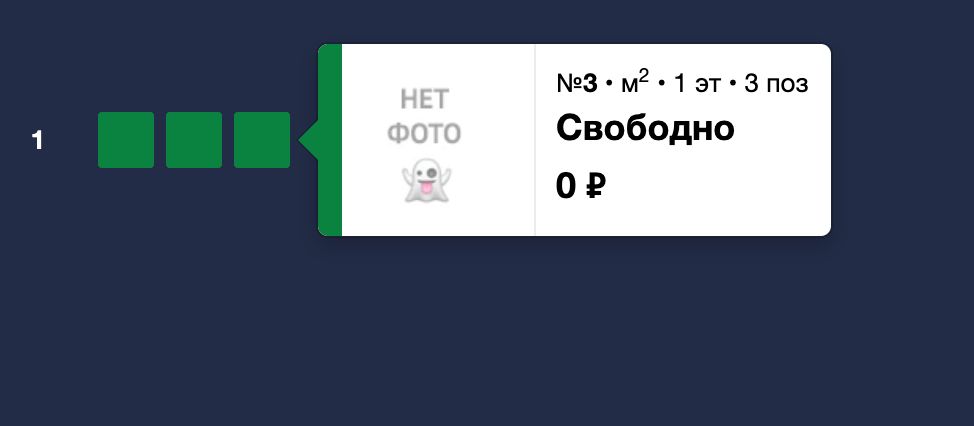

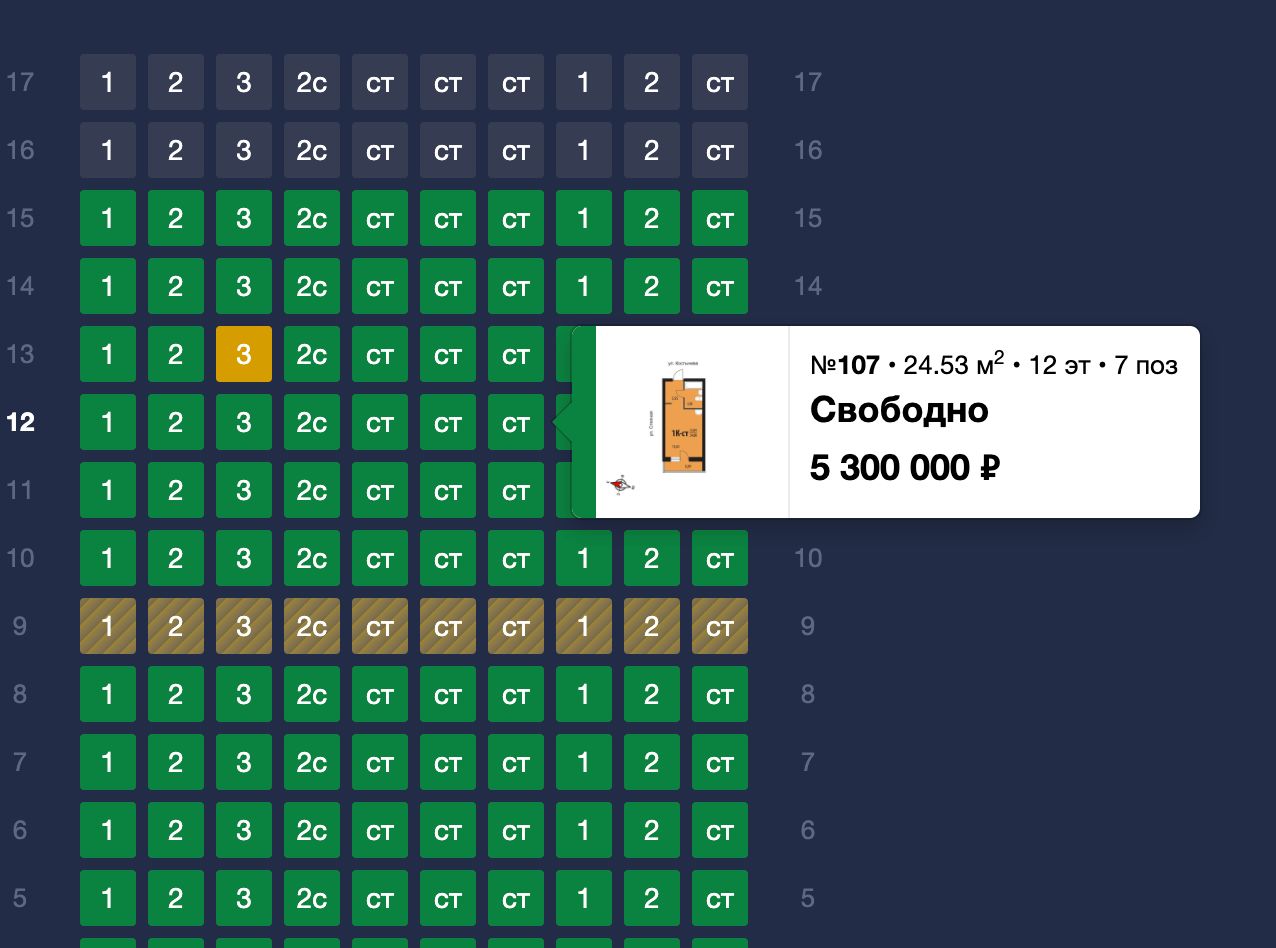

Помещения, к которым не привязались планировки, можно проверить в шахматке. Наведите курсор на объект:
— если изображение отсутствует — название файла необходимо изменить;
— если в миниатюре отображается изображение — все выполнено правильно.

Загрузка поэтажных планов

Далее перейдите во вкладку "Поэтажные планы":

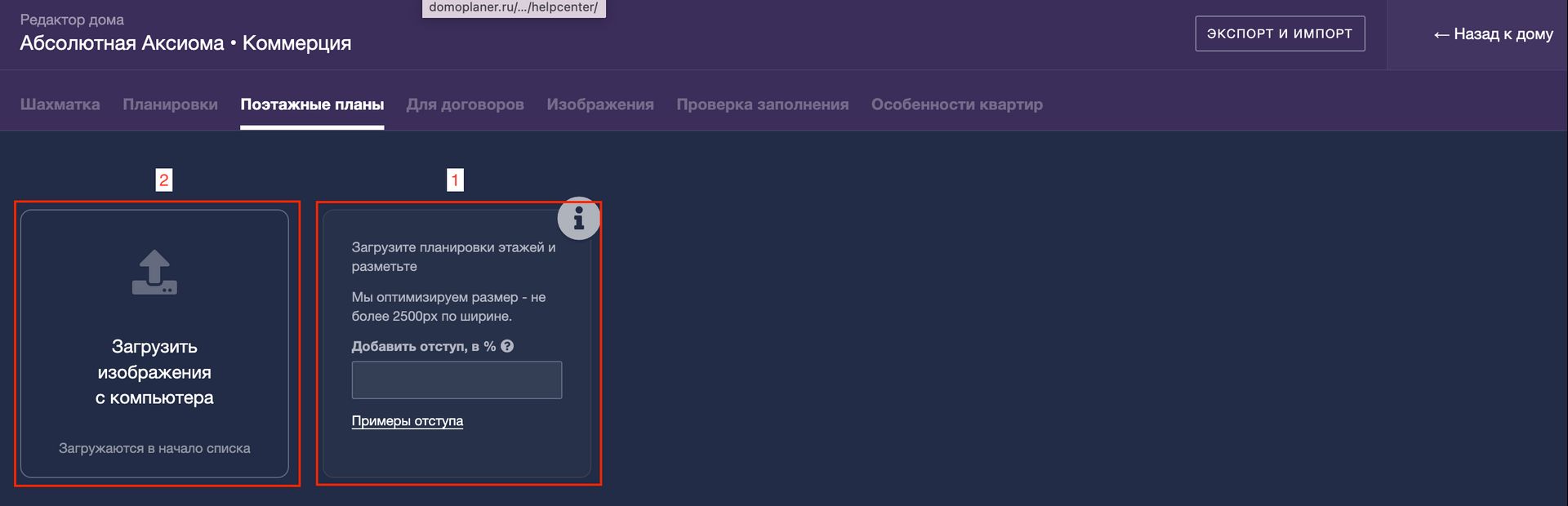

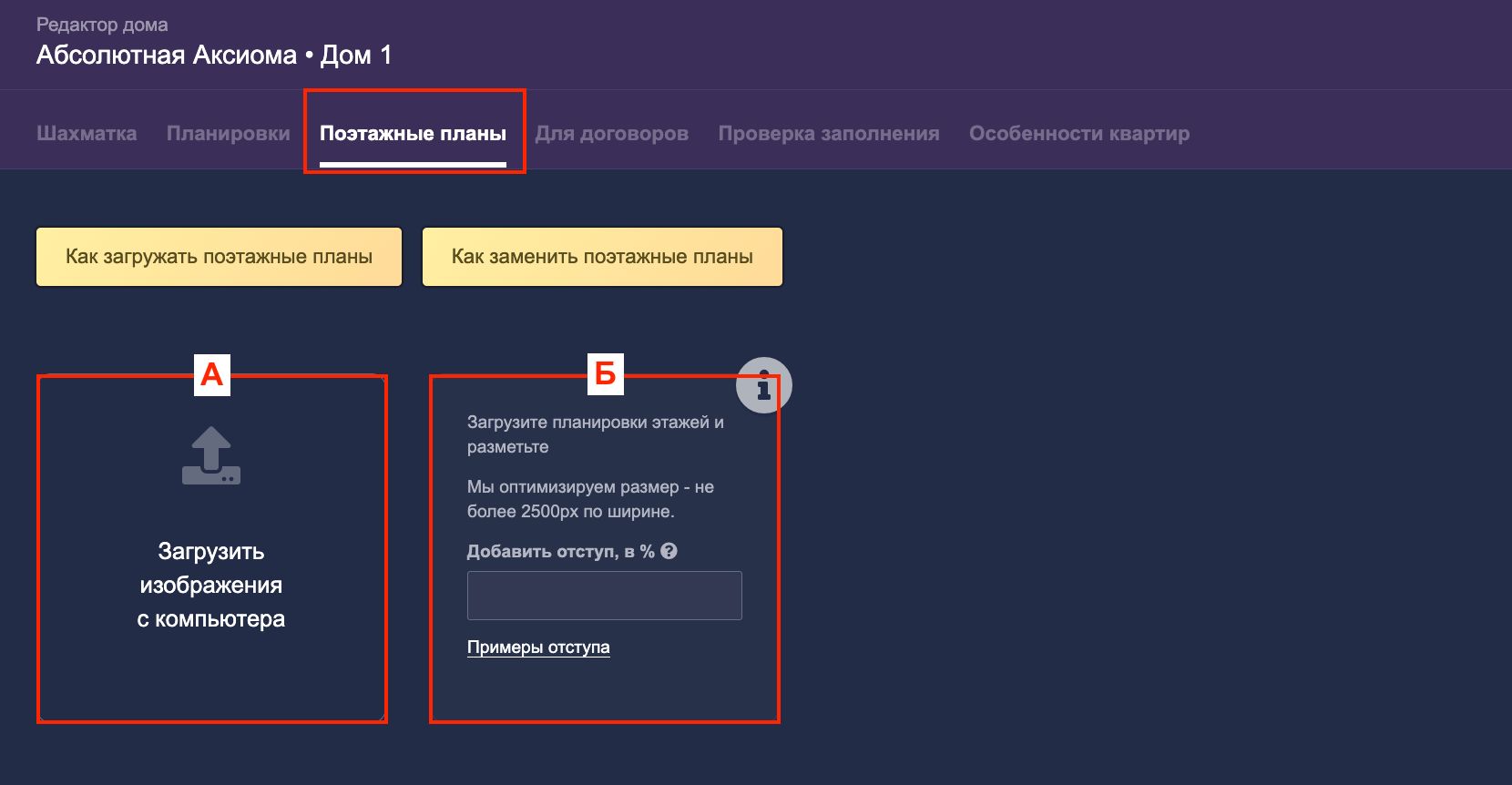

Основной функционал вкладки “Поэтажные планы”:

А. Поле "Добавить отступ, в %" — позволяет при загрузке планировок автоматически добавить белые поля вокруг изображения.

Б. Кнопка "Загрузить изображение с компьютера" — позволяет выбрать изображение с компьютера и загрузить их в систему.

Алгоритм загрузки (поэтажные планы):

В отличие от планировок, планы этажа не нуждаются в определенном названии, поэтому можете выбрать имя удобное для вас.

1. ЗАГРУЗИТЕ ПЛАН В СИСТЕМУ

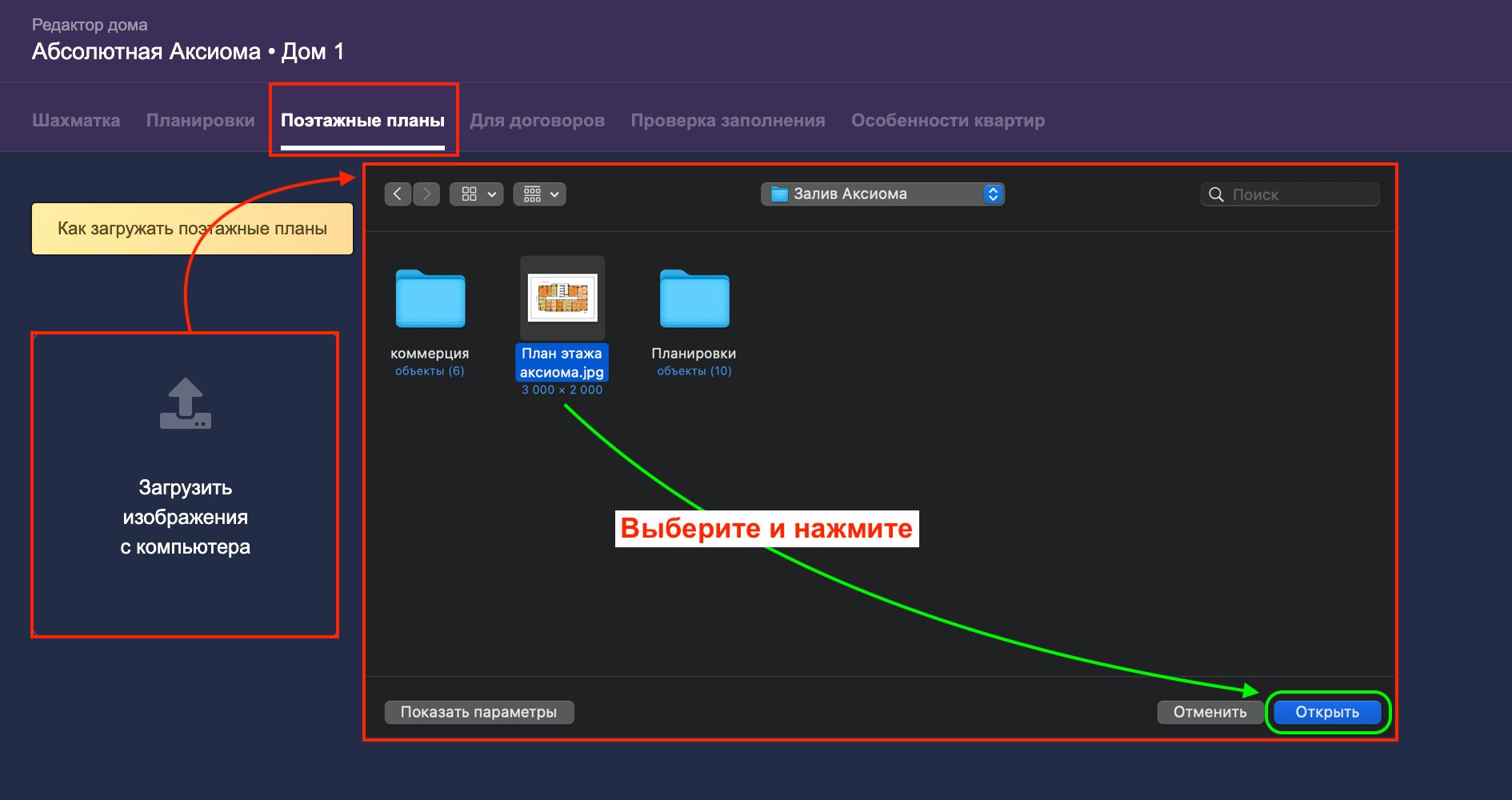

В редакторе дома — вкладка “Поэтажные планы” — нажмите на кнопку “Загрузить изображения с компьютера” — откроется окно, в котором необходимо выбрать изображения:

2.  РАЗМЕТЬТЕ ОБЛАСТИ ПОМЕЩЕНИЙ

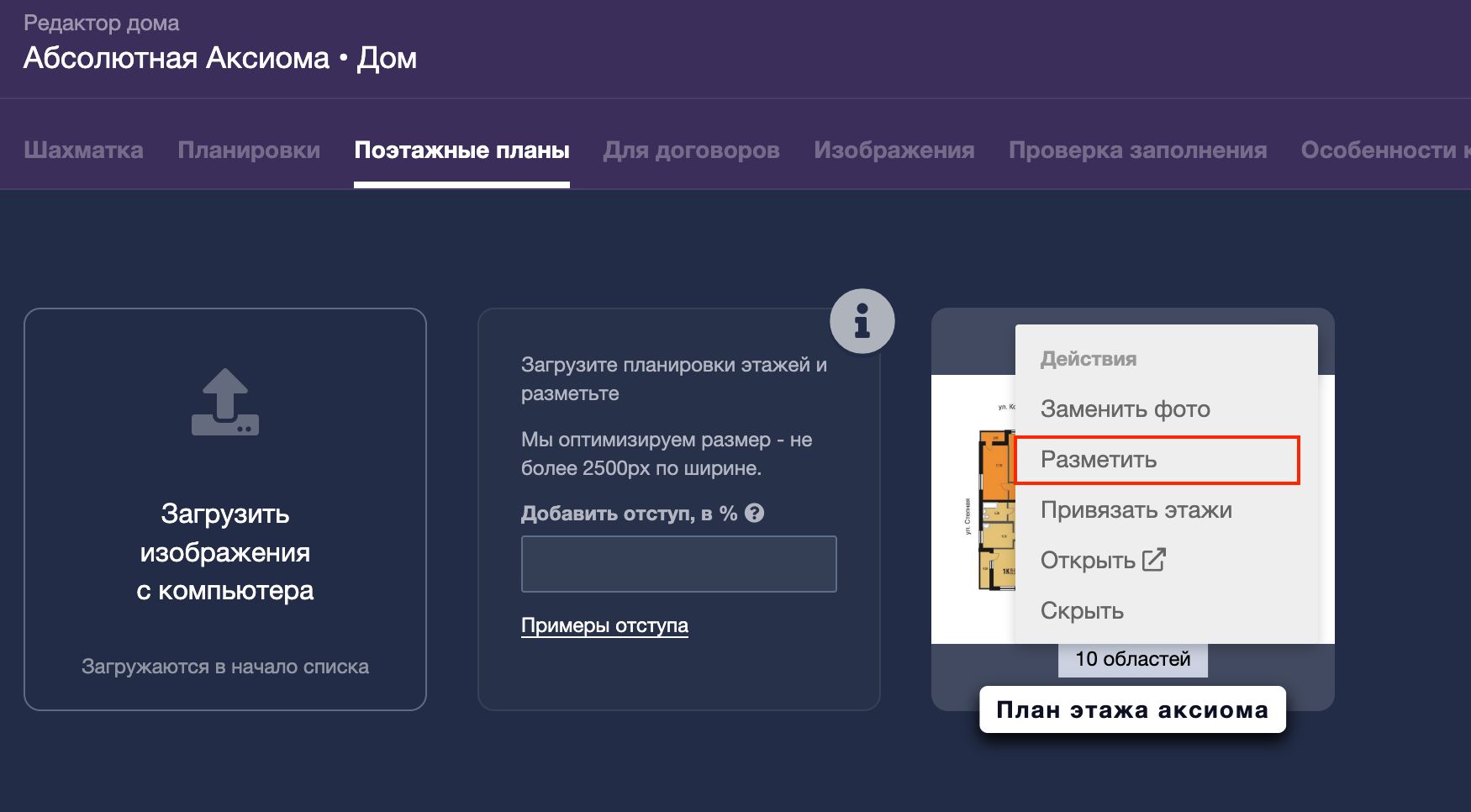

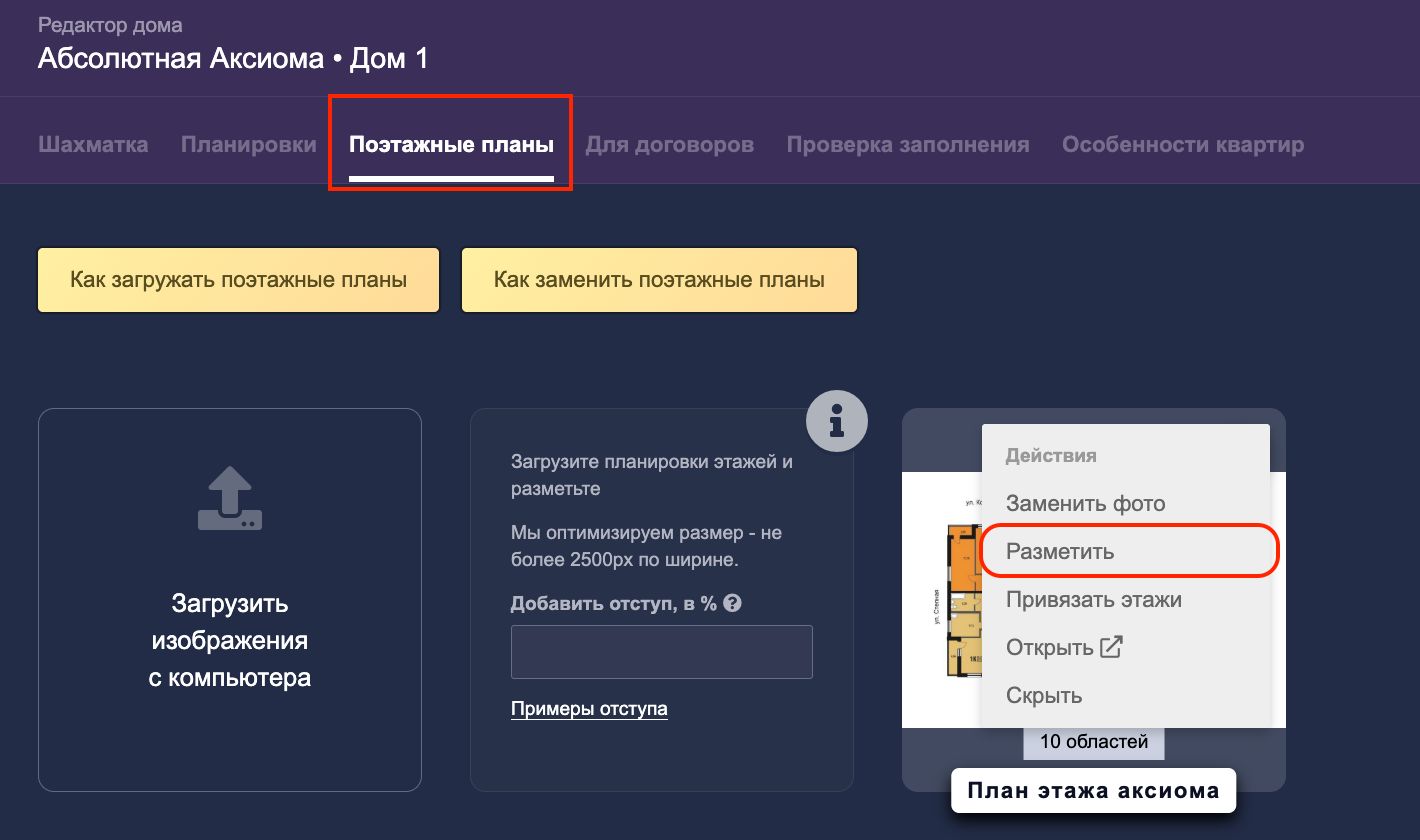

После того, как планы этажей загружены, к ним нужно привязать планировки. Для этого кликните на три точки в правом углу изображения и выберите действие “Разметить”:

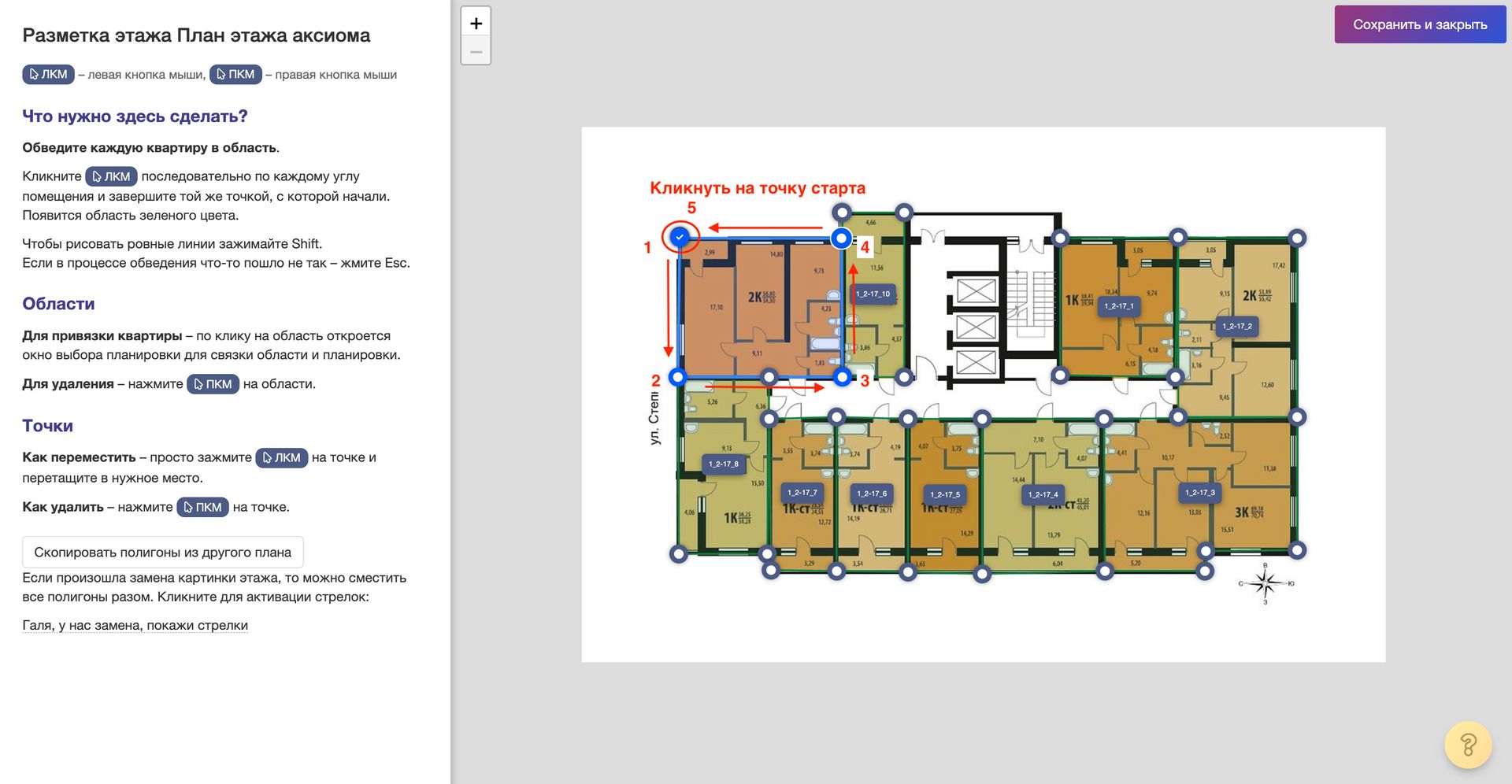

В открывшемся окне следует обвести каждую квартиру в область:

Для этого кликните левой кнопкой мыши последовательно по каждому углу помещения. Чтобы рисовать ровные линии следует зажать Shift. Чтобы закончить обводить помещение — кликните на точку старта (синяя галочка).

Если в процессе что-то пошло не так – нажмите на Esc.

Точки можно перемещать простым перетаскиванием, а удалять точки и области можно щелчком правой кнопки мыши.

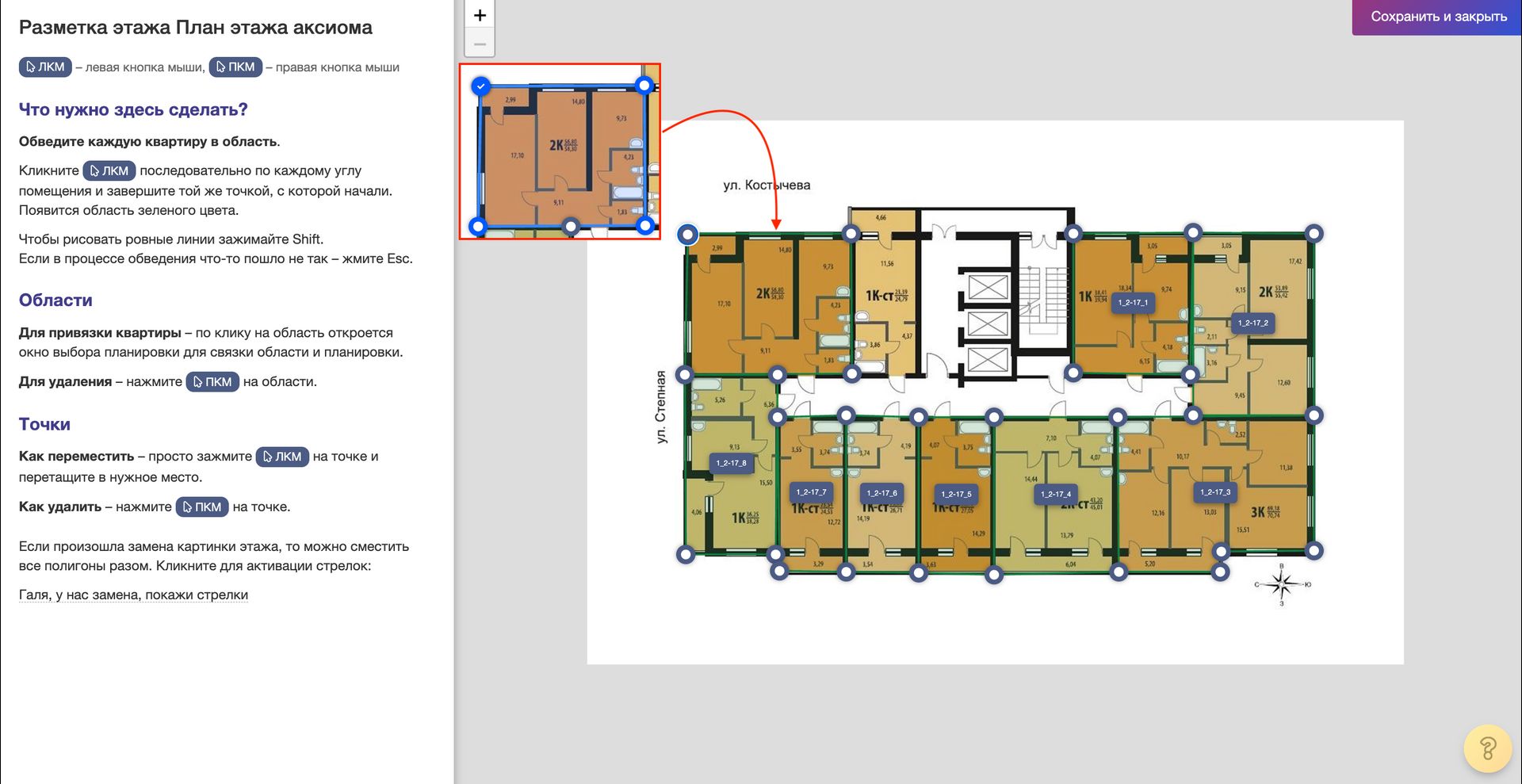

Область будет считаться обведенной, когда поменяет цвет с синего на зеленый:

3. УСТАНОВИТЕ СВЯЗЬ МЕЖДУ РАЗМЕЧЕННЫМИ ОБЛАСТЯМИ И ПЛАНИРОВКАМИ

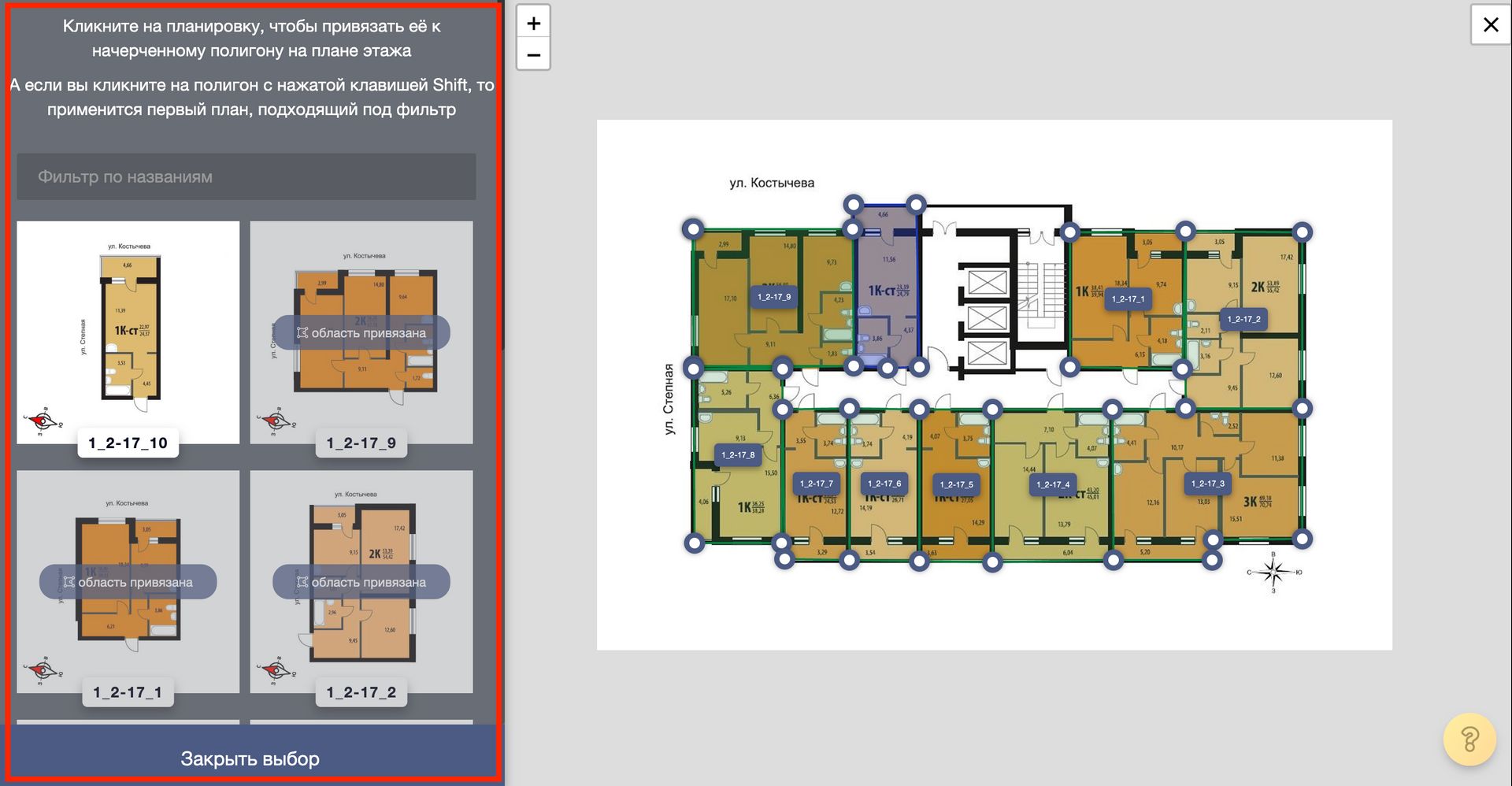

После того, как все области обведены, нужно связать их с планировками. Кликните на планировку на полигоне, слева появится область с загруженными планировками.

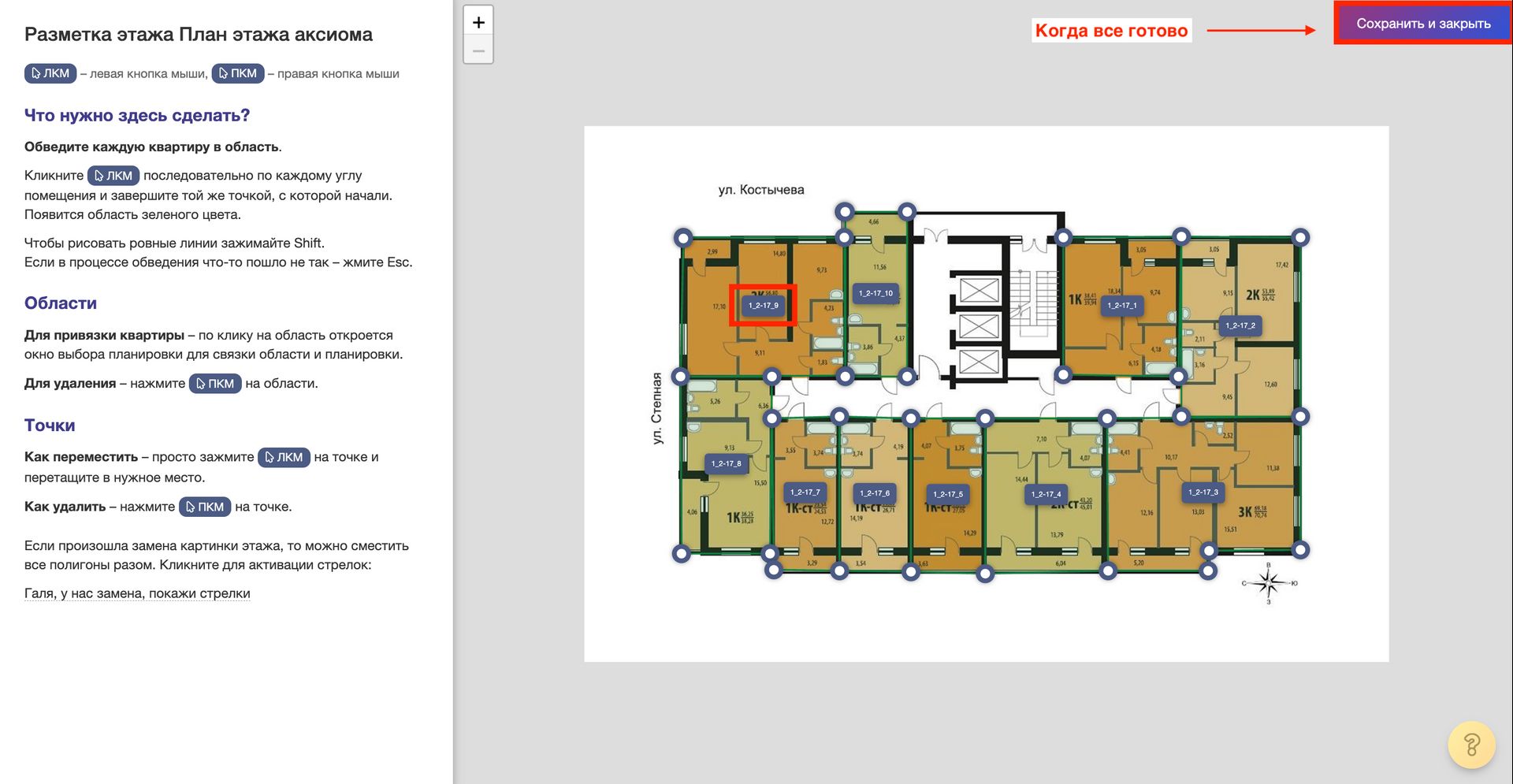

Выберите соответствующую планировку, чтобы привязать ее к начерченному полигону на плане этажа. Привязанные планировки станут прозрачно-зелеными и будут выглядеть следующим образом:

Если произошла ошибка и была привязана неверная планировка, то необходимо нажать правой кнопкой мыши на полигон и подтвердить действие удаления области. В таком случае с плана этажа пропадает полигон и привязка к планировке.

4. ПРИВЯЖИТЕ ПЛАНЫ ЭТАЖЕЙ К ЭТАЖАМ

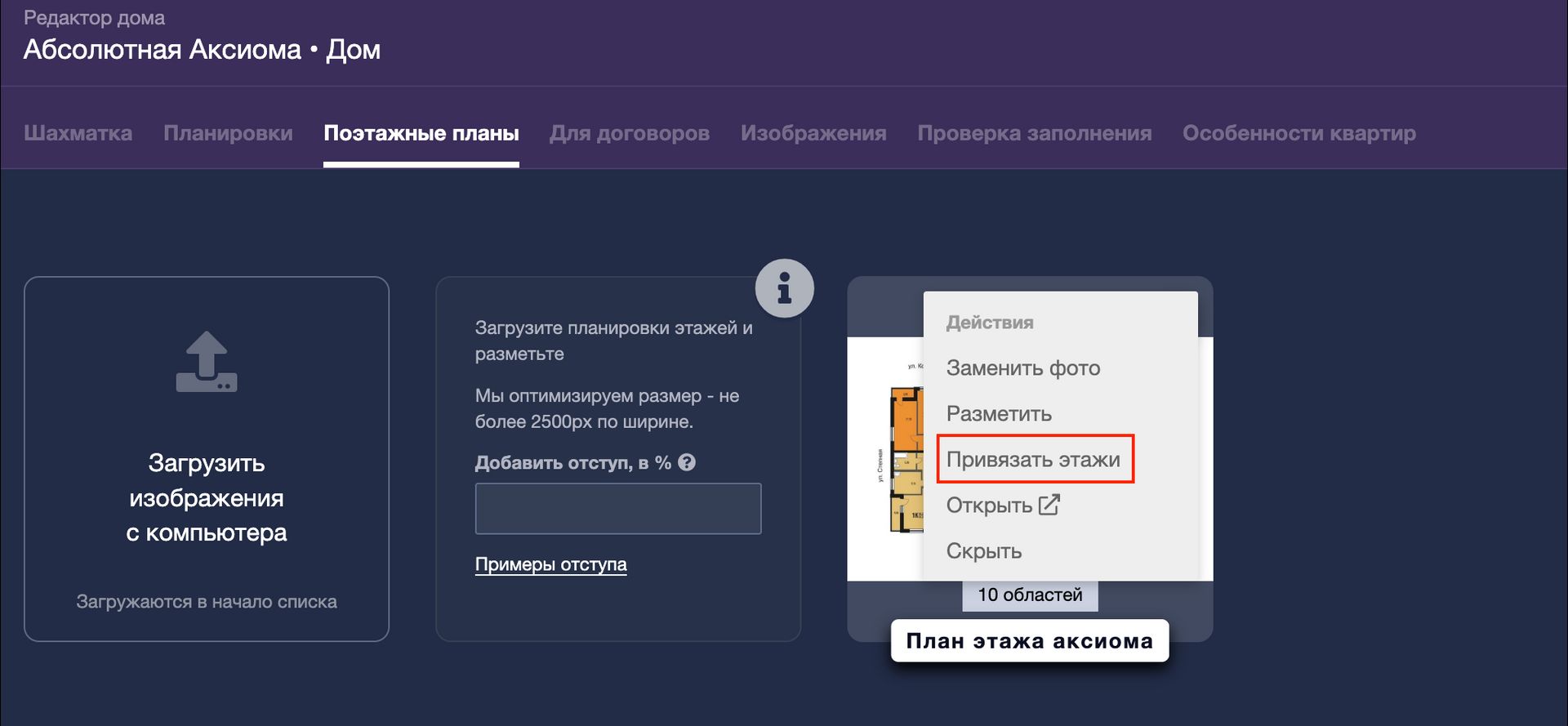

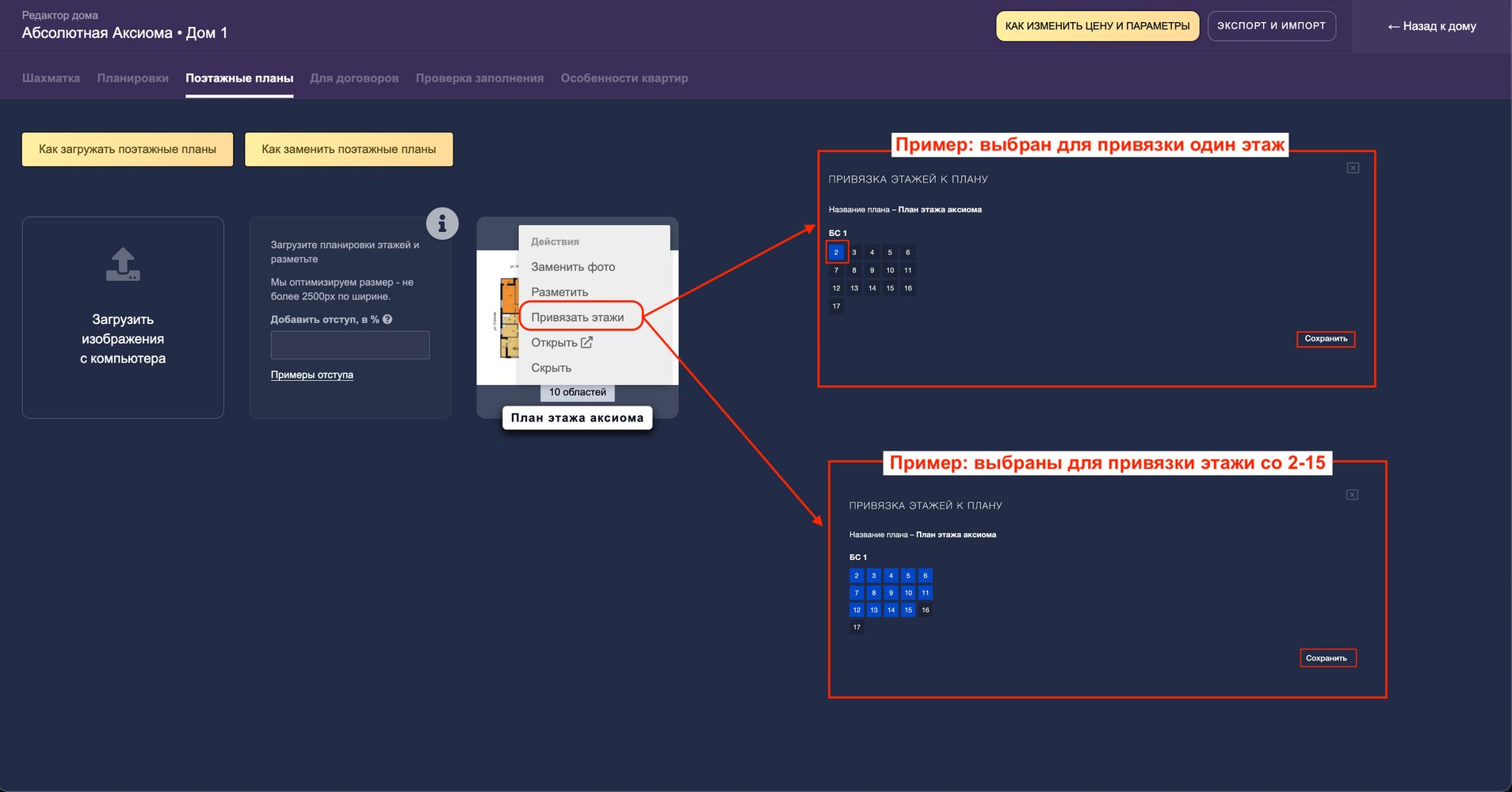

Планировки размечены, поэтому осталось привязать поэтажные планы к этажам. Наведите курсор на точки в правом углу поэтажного плана и выберите действие “Привязать этажи”:

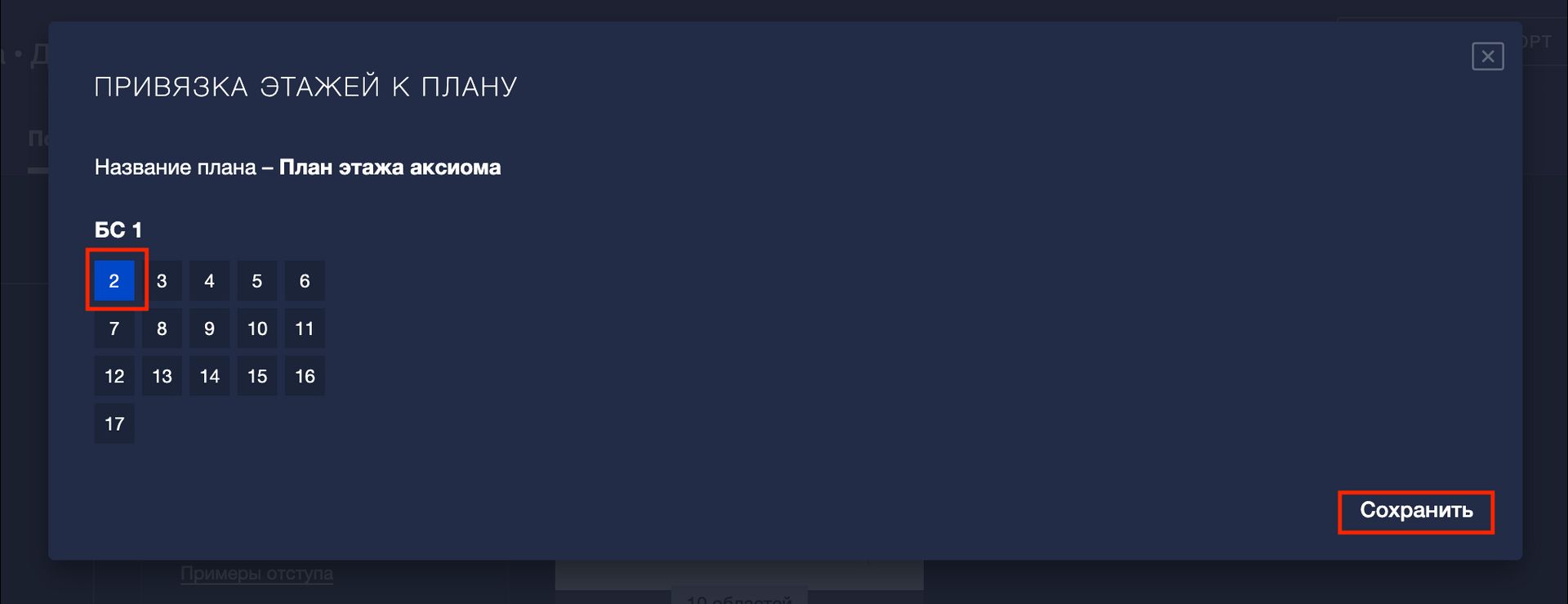

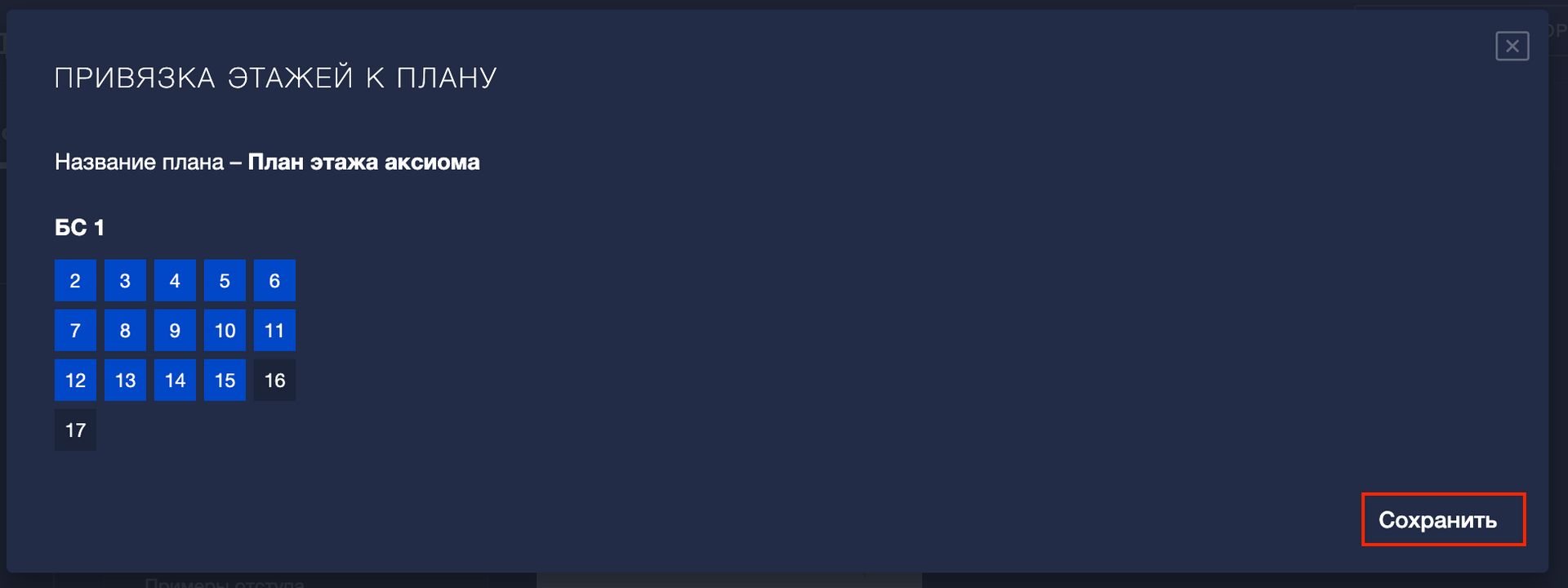

Далее в появившемся окне выберите номер этажа, соответствующий плану, и нажмите кнопку “Сохранить”:

Можно выбрать несколько этажей. Уже привязанный этаж будет недоступен для выбора.
