Рекомендации к графическим материалам

Изображения планировок помещений

К каждому помещению в Домопланере можно привязать изображение планировки.

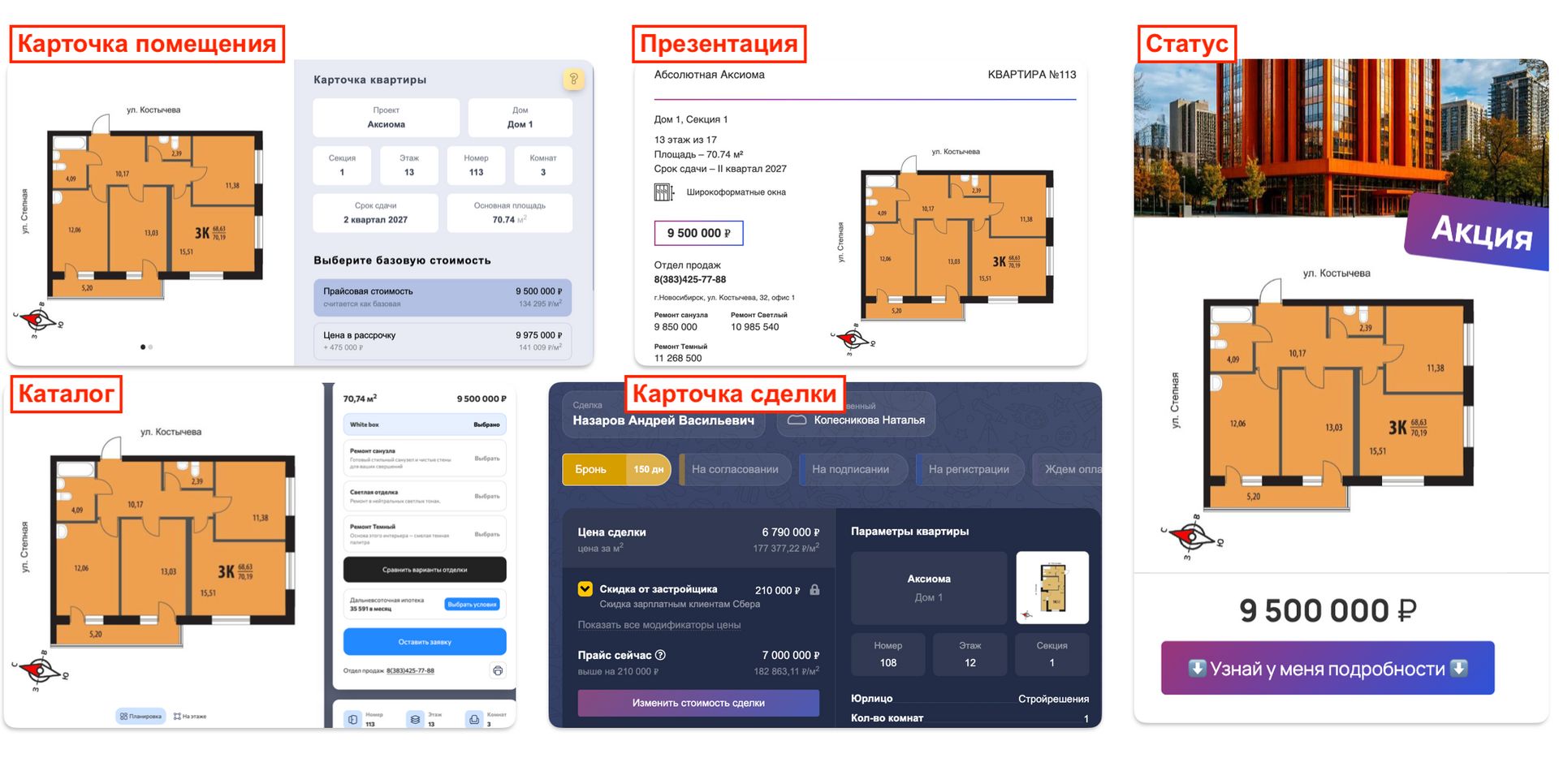

Оно отображается везде, где идет речь о помещении: в карточке помещения, презентации и статусе, карточке сделки, в веб-каталоге на сайте застройщика, а также передается в фидах:

ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ:

• Формат: jpg
• Соотношение сторон: 1:1
• Максимальный размер файла: 3 Мб
• Размер изображения в px: от 800x800 до 2000x2000 px
• Структура папок с файлами:
  — для каждого дома отдельная папка,
  — в каждом доме для каждой секции отдельная папка,
  — в каждой секции для каждого типового этажа отдельная папка.
  —Если каждый этаж отличается, то для каждого этажа своя папка. Внутри папки этажа располагаем файлы поочередно как они указаны в реестре.

В названии файла используем (НОМЕР СЕКЦИИ)_(НОМЕР ЭТАЖА ИЛИ ДИАПАЗОН ЧЕРЕЗ ЗНАК МИНУСА, можно через запятые)_(НОМЕР КВАРТИРЫ НА ЭТАЖЕ ПО ПОРЯДКУ ПО РЕЕСТРУ)

Дом Х
---Секция Y
 ------Этажи C-V
 – Упаковать в .zip формат

Пример №1: 1_2-10_6 , где
1 -  № секции;
2-10 - диапазон этажей, на которых находится планировка;
6 - порядковый номер квартиры на этаже по реестру.

Пример №2: 3_4,6,8_1 , где
3 -  № секции;
4,6,8 - номера этажей, планировка на которых совпадает (без пробелов!);
1 - порядковый номер квартиры на этаже по реестру.

ВАЖНО!
1. Если размер одной из сторон более 1200 пикселей, то система при загрузке сожмет изображение до 1200 по этой стороне (в формат jpg, качество 0.7)
2. Если соотношение сторон не 1:1 (квадрат), то система сделает из этого изображения квадрат, взяв за сторону квадрата максимальную из сторон загружаемого изображения. Так не будет потери контента, а пустота зальется белым цветом.

РЕКОМЕНДАЦИИ:
—Сделайте сразу изображения шириной 1000х1000 или 1200х1200 пикселей
— Отступ от края изображения до начала планировки – не менее 5% от каждой стороны. Т.е. если изображение 1000 на 1000 пикселей, то с каждой стороны отступ не менее 50 пикселей. Этот совет уже из соображений эстетики.

Изображения планов этажей

ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ:

• Формат: jpg
• Размер в px: от 800x800 до 2000x2000 px
• Максимальный размер файла: 3 Мб
• Изображение без осей
• Без больших внутренних отступов

В названии файла используем (НОМЕР СЕКЦИИ)_(НОМЕР ЭТАЖА ИЛИ ДИАПАЗОН ЧЕРЕЗ ЗНАК минуса, можно через запятые)

Пример №1: 1_2-10, где
1 -  № секции;
2-10 - диапазон этажей.

Пример неподходящего плана этажа

Пример подходящего плана этажа

Планировки этажей/квартир для договоров

К каждой квартире в Домопланере можно привязать изображение, которое можно будет вставить в договор.

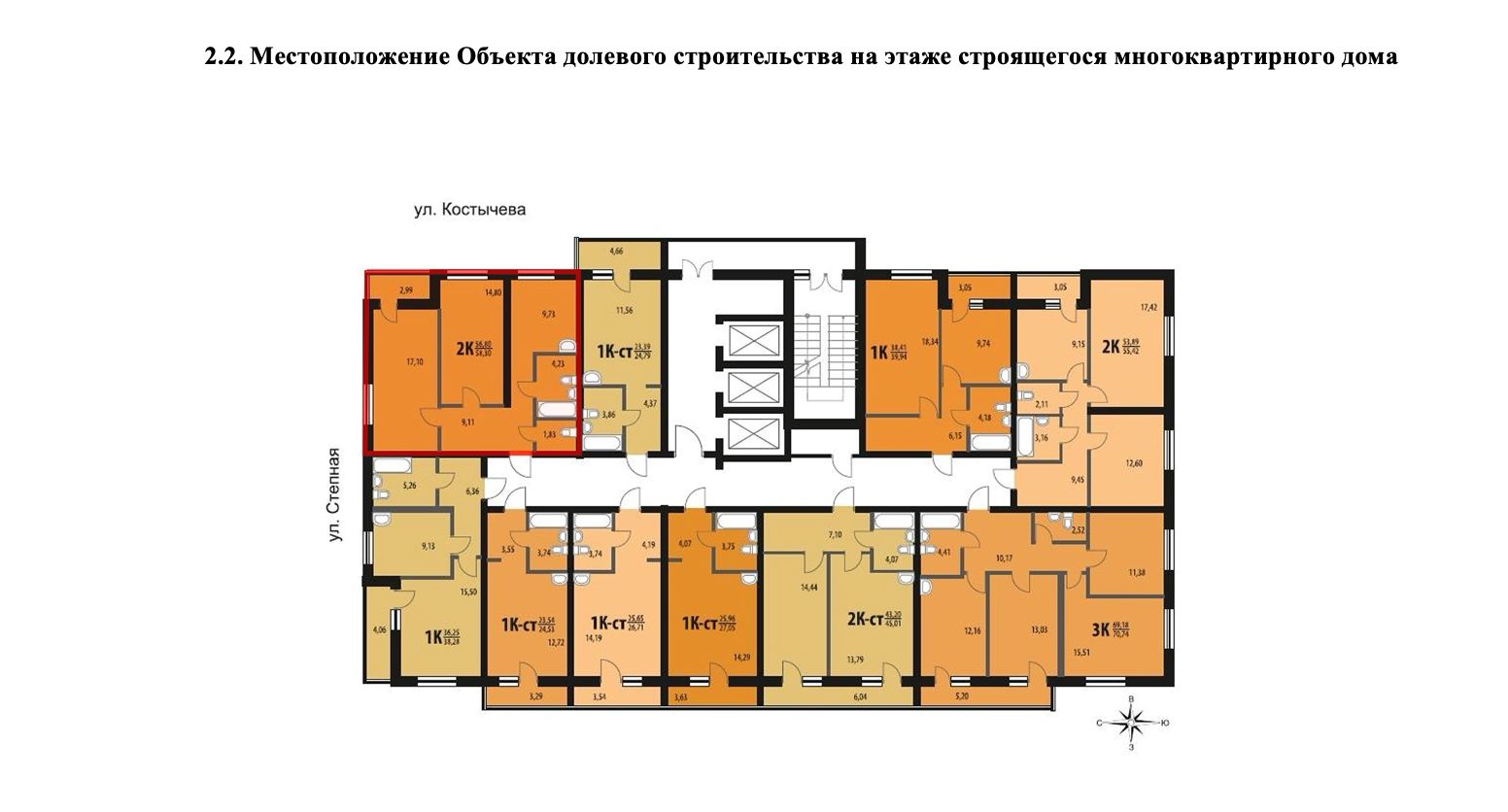

Пример, где в качестве дополнительного изображения используется план квартиры на этаже.

ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ:

• Формат: jpg (и не jpeg, а jpg – png могут не прочитать некоторые принтеры)
• Максимальный размер файла: 400 Кб
• Названия файлов должны соответствовать номерам помещений: для помещения 14 название файла 14.jpg и так далее
• Для каждого дома отдельная папка, если домов несколько

ВАЖНО! Не забудьте, что договор скорее всего будет распечатан на черно-белом принтере, так что старайтесь сделать изображение сразу в градациях серого, либо проверяйте перед сохранением как оно будет выглядеть в черно-белом виде.

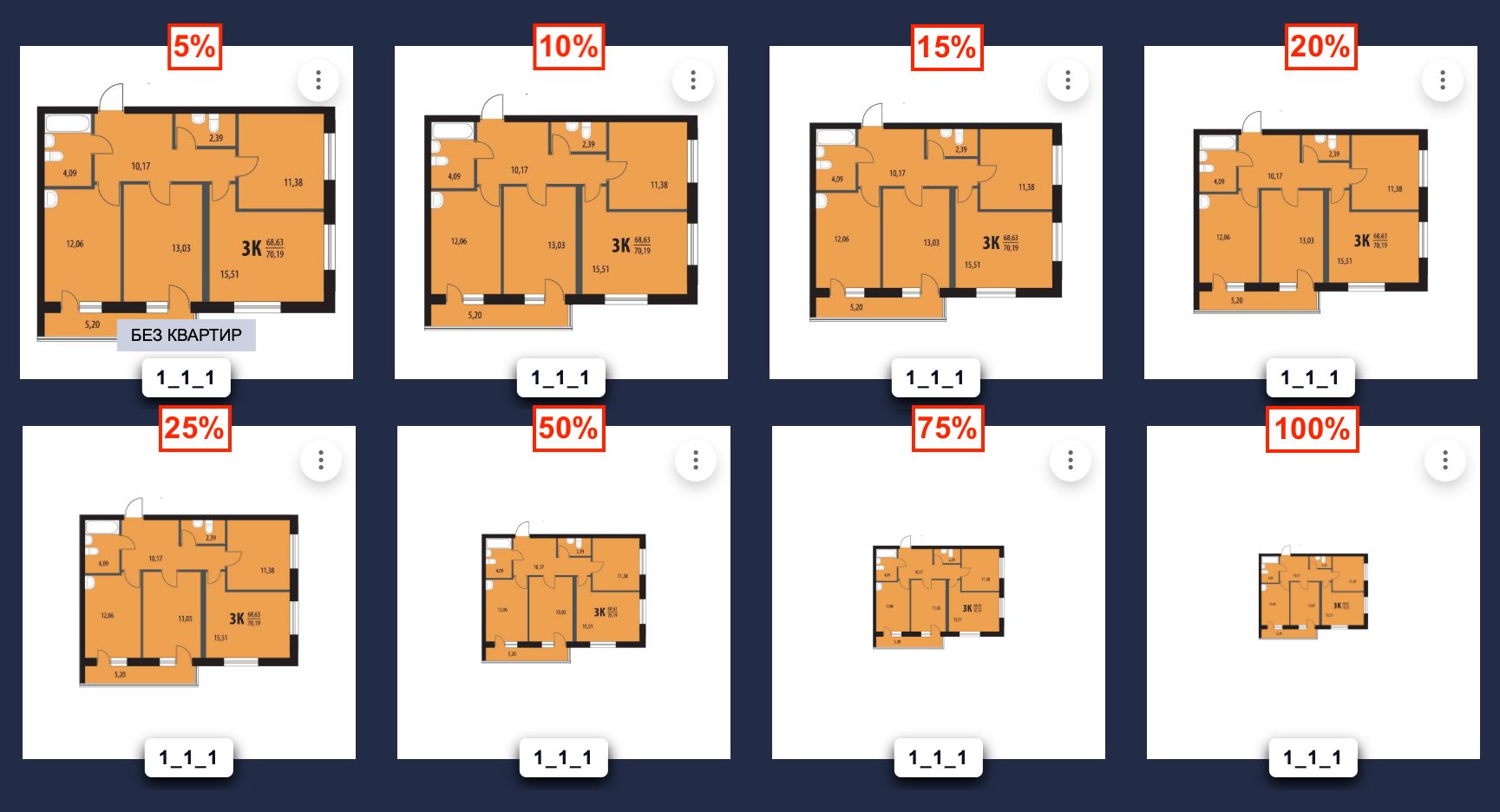

Примеры с отступом

При загрузке планировок доступна функция автоматического добавления внешних полей.

Вы можете протестировать различные значения отступов и выбрать оптимальный вариант:

СОВЕТ: Если исходное изображение уже имеет поля, рекомендуем оставить данное поле пустым.
